건축물의 뼈대 역할을 하는 콘크리트, 이 단단한 구조물에 균열이 발생하면 단순히 보기 흉한 문제를 넘어 안전성에 대한 심각한 의문을 제기합니다. 특히 티스토리 블로그를 방문하는 분들은 이러한 문제에 대해 전문적이고 심층적인 정보를 원하실 텐데요.
이번 포스팅에서는 콘크리트 균열의 다양한 원인을 과학적으로 분석하고, 효과적인 보수공법에 대한 기술적 가이드를 제시하고자 합니다.
1. 콘크리트 균열, 왜 발생할까요? 🤔
콘크리트 균열의 원인은 한 가지로 단정하기 어렵습니다. 시공 단계의 문제부터 외부 환경 요인까지 매우 다양하며, 이 원인들을 정확히 파악해야만 올바른 보수 방법을 선택할 수 있습니다. 균열의 주요 원인들을 카테고리별로 자세히 살펴보겠습니다.
1.1. 재료 및 배합 문제
- 물-시멘트비(W/C) 과다: 콘크리트의 강도는 물-시멘트비에 의해 크게 좌우됩니다. 물-시멘트비가 높으면 시공성은 좋아지지만, 경화 과정에서 과도한 수분이 증발하며 건조수축 균열을 유발합니다. 이는 콘크리트의 강도를 저하시키는 주요 원인 중 하나입니다.
- 골재의 품질 문제: 골재(모래, 자갈)는 콘크리트 부피의 약 70~80%를 차지합니다. 불순물이 많거나 입도 분포가 불균형한 골재를 사용하면 콘크리트의 내부 구조가 불안정해져 균열 발생 가능성이 높아집니다.
- 화학적 침식: 해수, 황산염 등과 같은 외부 화학물질이 콘크리트 내부로 침투하여 시멘트 성분과 반응하면 팽창 균열이 발생합니다. 이는 특히 해안가나 화학공장 인근 구조물에서 흔히 볼 수 있는 현상입니다.
1.2. 시공 과정의 문제
- 양생 불량: 콘크리트는 타설 후 일정 기간 동안 적절한 온도와 습도를 유지하며 양생해야 합니다. 특히 초기에 급격한 수분 손실이 발생하면 표면에 플라스틱 수축 균열이 생길 수 있습니다. 이는 거푸집 제거 후에도 지속적으로 균열이 확대될 수 있습니다.
- 다짐 부족: 콘크리트를 타설할 때 충분히 다지지 않으면 내부에 **공극(기포)**이 많이 생겨 강도가 저하되고 균열이 발생하기 쉽습니다. 특히 진동 다짐이 제대로 이루어지지 않은 경우 이러한 현상이 두드러집니다.
- 철근 배근 불량: 철근은 인장력을 보강하는 중요한 역할을 합니다. 철근의 피복 두께가 너무 얇거나, 설계된 위치와 다르게 배근되면 외부 충격이나 하중에 취약해져 균열의 원인이 됩니다.
1.3. 환경적 및 구조적 요인
- 건조수축: 콘크리트가 경화되면서 내부의 수분이 증발하면 부피가 줄어듭니다. 이를 건조수축이라고 하는데, 이 과정에서 내부 응력이 발생하여 표면에 미세한 균열이 생깁니다.
- 온도 변화: 콘크리트는 온도 변화에 따라 팽창하고 수축합니다. 이러한 열팽창 및 수축이 반복되면 피로 균열이 발생할 수 있으며, 특히 외부에 노출된 구조물에서 자주 관찰됩니다.
- 하중 초과: 설계 하중을 초과하는 힘이 구조물에 가해지면 콘크리트의 인장 강도 한계를 넘어 균열이 발생합니다. 이는 주로 지진, 태풍과 같은 자연재해나 설계 당시 예측하지 못한 과도한 사용 하중에서 비롯될 수 있습니다.
2. 콘크리트 균열, 어떻게 진단해야 할까요? 🔍
균열의 원인을 파악하는 것은 보수공법 선택의 첫걸음입니다. 균열의 형태, 폭, 깊이 등을 종합적으로 고려하여 진단해야 합니다.
2.1. 균열 폭 측정

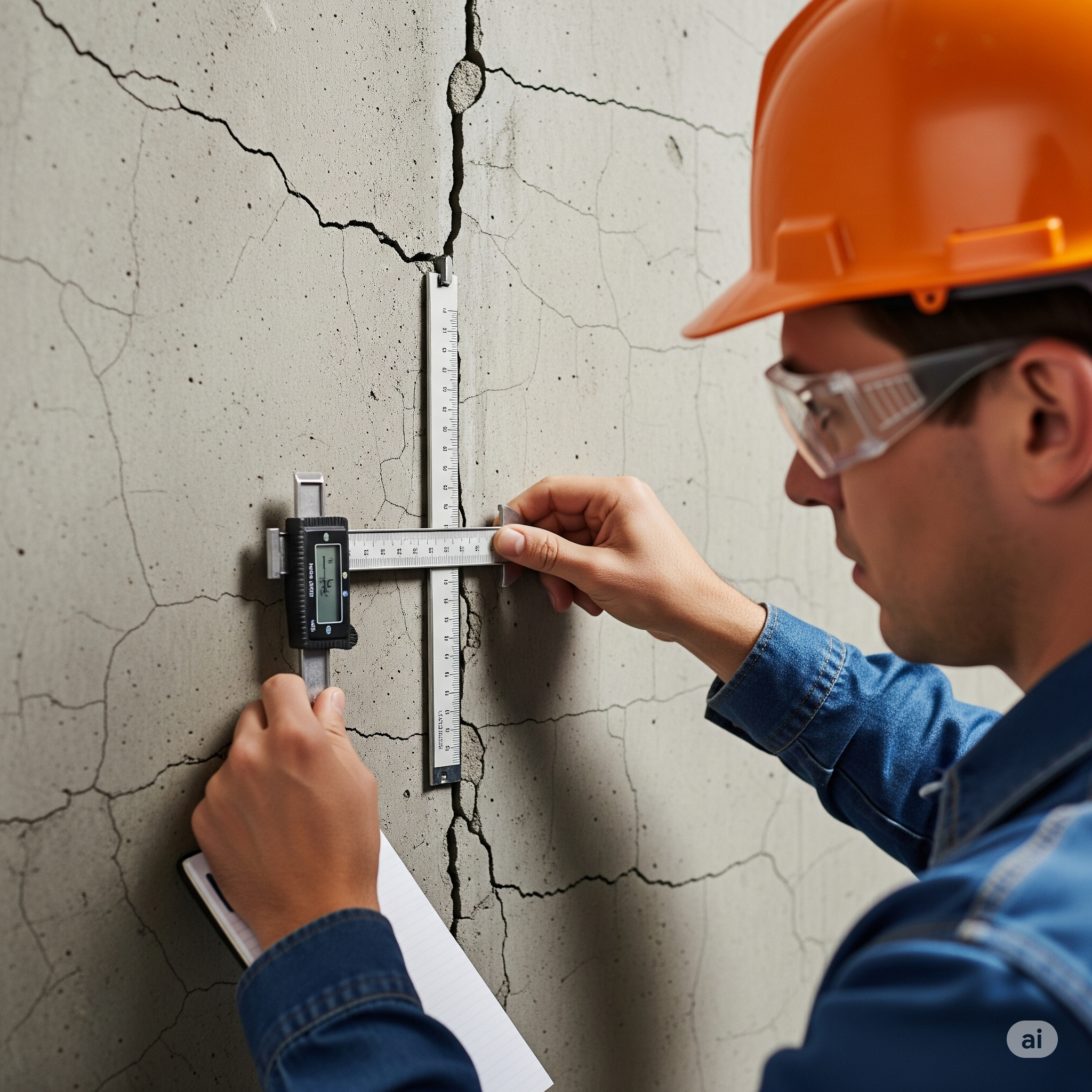

균열의 폭은 균열 게이지(crack gauge)를 사용하여 정밀하게 측정합니다. 균열 폭에 따라 보수 방법이 달라지므로 정확한 측정이 필수적입니다.
- 0.3mm 미만: 미세 균열로, 구조적 안전성에 큰 영향을 주지 않을 수 있지만, 수분 침투로 인한 철근 부식의 원인이 될 수 있습니다.
- 0.3mm ~ 1.0mm: 중등도 균열로, 누수 및 철근 부식 진행 가능성이 높습니다. 적극적인 보수가 필요합니다.
- 1.0mm 초과: 심각한 균열로, 구조적 안전성에 문제가 있을 수 있습니다. 정밀 안전 진단이 요구됩니다.
2.2. 균열 형태 및 패턴 분석
- 수직 및 수평 균열: 건조수축이나 온도 변화에 의한 균열일 가능성이 높습니다.
- 사선 균열: 전단력(shear force)에 의해 발생하며, 구조적 문제와 직결될 수 있습니다.
- 망상(거미줄) 균열: 표면 양생 불량이나 급격한 수분 손실로 인한 표면 균열일 가능성이 높습니다.
2.3. 육안 및 비파괴 검사
육안 검사 외에도 **비파괴 검사(Non-destructive testing)**를 통해 균열의 깊이, 내부 공극, 철근 부식 상태 등을 파악할 수 있습니다. 대표적인 비파괴 검사 방법으로는 초음파 탐상법, 레이더 탐사법 등이 있습니다.
3. 효과적인 콘크리트 균열 보수공법 가이드 🛠️
균열의 원인과 진단 결과를 바탕으로 가장 적합한 보수공법을 선택해야 합니다. 단순히 균열을 메우는 것을 넘어, 재발을 방지하고 구조물의 성능을 회복시키는 데 초점을 맞춰야 합니다.
3.1. 표면 처리 공법 (Surface Treatment)
- 균열 폭 0.2mm 미만 (미세 균열): 표면 균열 보수 공법으로, 균열 부위에 침투성 방수제나 실런트(sealant)를 도포하여 수분 침투를 막는 방법입니다. 주로 에폭시 수지나 폴리우레탄 수지를 사용하며, 균열이 깊지 않을 때 효과적입니다.

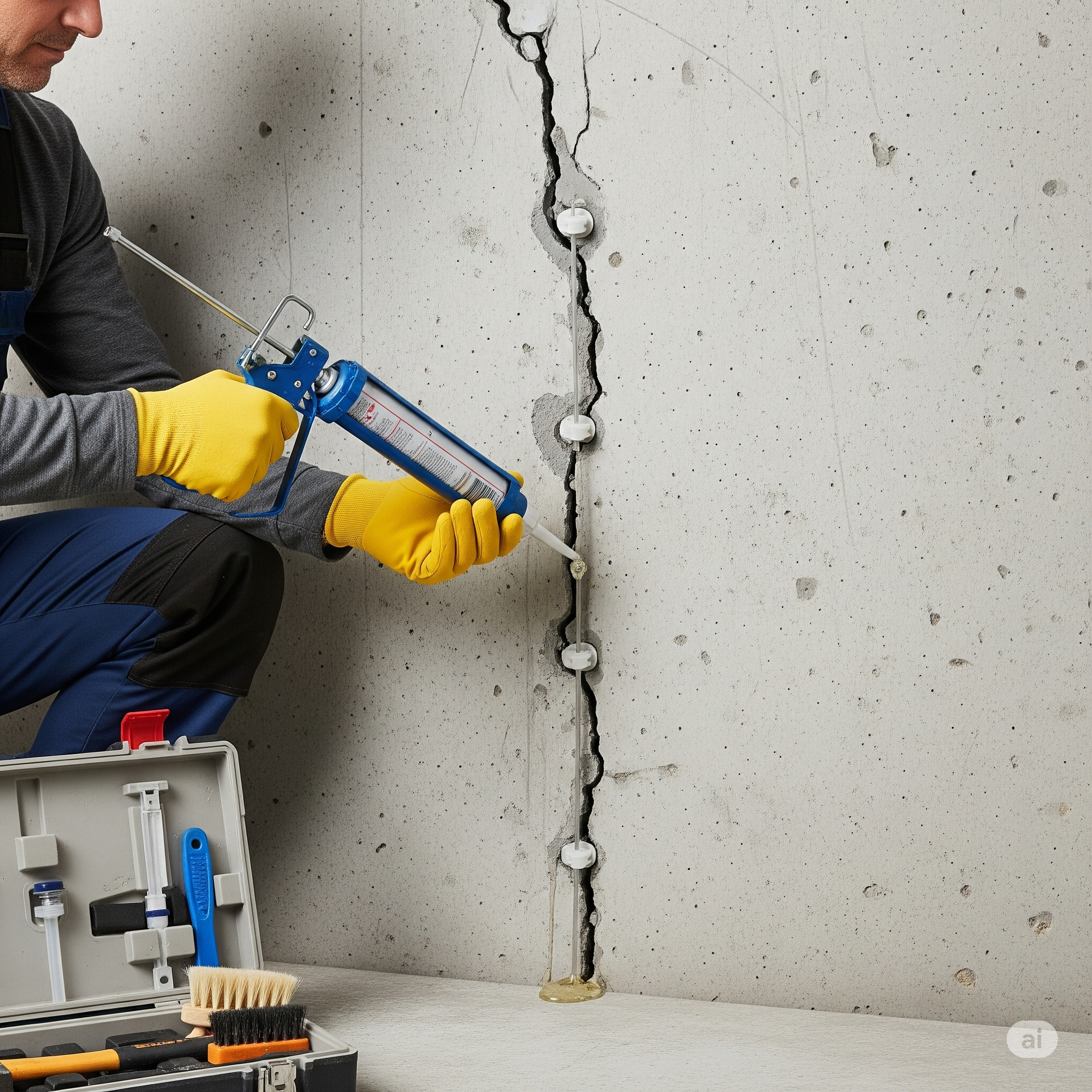

3.2. 주입 공법 (Injection Method)
- 균열 폭 0.2mm 이상 (구조 균열): 에폭시 주입 공법은 균열의 폭과 깊이가 어느 정도 있는 경우에 사용됩니다. 에폭시 수지를 저압 또는 고압으로 균열 내부에 주입하여 콘크리트를 다시 일체화시키는 방법입니다. 이 공법은 구조적 강성을 회복시키는 데 매우 효과적입니다.
- 균열 표면 정리: 균열 부위의 먼지, 이물질 등을 깨끗이 제거합니다.
- 주입구 설치: 균열을 따라 일정 간격으로 주입 팩커(packer)를 설치합니다.
- 표면 봉합: 에폭시 수지가 외부로 새어나오지 않도록 균열을 따라 표면을 봉합합니다.
- 에폭시 주입: 저압 또는 고압 주입기로 에폭시를 주입합니다.
- 경화 및 마무리: 에폭시가 완전히 경화된 후 주입 팩커를 제거하고 표면을 정리합니다.
- 폴리우레탄 주입: 주로 누수 부위에 적용되는 공법입니다. 폴리우레탄 수지는 물과 만나면 팽창하는 성질이 있어, 균열을 메우는 동시에 방수 효과를 얻을 수 있습니다.
3.3. 충전 공법 (Routing & Sealing)
- 균열 폭 1.0mm 이상: 균열 부위를 V자 또는 U자로 컷팅(cutting)한 후, 실링재(sealant)를 충전하는 방법입니다. 주로 신축 이음부나 외부 노출 부위에 사용되며, 방수 및 방진 효과를 제공합니다. 이 공법은 구조적 강성 회복보다는 외관 복원 및 보호에 중점을 둡니다.
3.4. 철근 보강 공법
- 구조적 균열이 심각하고 철근 부식이 진행된 경우: 단순한 균열 보수를 넘어, 구조물의 내하력을 회복시켜야 합니다. 이 경우, 철근 보강 공법을 적용합니다.
- 탄소섬유 보강 공법: 균열 부위에 탄소섬유 시트를 부착하여 인장력을 보강하는 방법입니다.
- 강판 접착 공법: 균열 부위에 강판을 접착하여 보강하는 방법으로, 매우 큰 하중을 받는 구조물에 효과적입니다.
4. 전문가의 시선: 보수 시 유의사항 ⚠️
콘크리트 균열 보수 작업은 전문가의 정확한 진단과 시공 능력이 중요합니다.
- 원인 파악: 단순히 눈에 보이는 균열만 메우는 것은 임시방편에 불과합니다. 반드시 균열의 근본적인 원인을 파악하고 해결해야 합니다.
- 재료의 선택: 균열의 종류와 환경에 따라 적합한 보수 재료를 선택해야 합니다. 특히 에폭시 주입재는 강도, 점도, 경화 시간 등을 고려하여 신중하게 선택해야 합니다.
- 지속적인 관리: 보수 후에도 주기적인 관찰과 유지보수를 통해 균열의 재발 여부를 확인해야 합니다.
결론 ✅
콘크리트 균열은 건물의 안전과 수명에 직접적인 영향을 미치는 중요한 문제입니다. 이 포스팅에서 제시된 정보는 단순한 이론을 넘어, 실제 현장에서 적용될 수 있는 실질적인 가이드가 되기를 바랍니다.
콘크리트 균열을 발견했을 때는 주저하지 말고 전문가의 도움을 받아 정확한 진단과 적절한 보수공법을 적용하시길 권장합니다.
콘크리트 균열, 이제 더 이상 단순한 문제가 아닌, 해결해야 할 기술적 과제입니다.
