음향장비 접지공사

안녕하세요. 협진이피씨입니다.





요새 음향장비 접지에 대한 문의가 많이 오고 있습니다. 지금까지 음향 장비 접지는 대략 100 옴 이하로 작업을 한 것으로 판단되는데 최근 작업한 현장은 단독주택 주인분께서 음향장비의 중요성을 고려하여 10옴 이하로 공사 요청을 하셨습니다.



개인 단독주택에도 피뢰접지 공사 문의가 많이 오고 있는데 솔직히 조심스럽게 말씀을 드리고 있습니다. 결국은 공사비가 비싸기 때문에 무조건 설비를 구축하라고 말씀을 못 드리고 있습니다.



다만, 최근 이상 기온으로 낙뢰가 너무나 많이 발생하고 있습니다. 또한, 낙뢰 사고는 도심지보다 외곽 지역에서 많이 발생하고 있습니다. 그러니 꼭 자신의 집을 낙뢰로부터 안전하게 보호를 하고자 하시는 분들은 꼭 피뢰접지를 하시기 바랍니다.



그렇다면 다시 음향장비 접지에 대한 내용으로 넘어가겠습니다.



음향장비 접지가 왜 중요할까요? 음향장비는 고가의 장비라고 볼 수 있습니다. 장비들은 조금의 사고 전류만 흘려도 금방 고장이 날 수 있기 때문에 접지가 매우 중요하다고 볼 수 있습니다.



음향장비 접지가 중요한 이유!

음향장비 접지는 음향 시스템의 성능과 안전성을 유지하는 데 매우 중요한 역할을 합니다. 접지는 전자 장비의 올바른 작동을 보장하고, 소음과 전자기 간섭(EMI)을 줄이며, 사용자의 안전을 확보합니다. 아래에서는 음향장비 접지가 중요한 이유를 자세히 설명하겠습니다.



1. 전기적 안전 확보



감전 예방

음향장비 접지는 감전 사고를 예방하는 데 중요한 역할을 합니다. 접지가 제대로 이루어지지 않으면 장비 외부에 전압이 발생할 수 있으며, 이는 사용자가 장비를 만질 때 감전 위험을 초래할 수 있습니다. 접지를 통해 누설 전류를 안전하게 대지로 흘려보내어 사용자의 안전을 확보합니다.



화재 예방

누설 전류가 발생하면 과열로 인해 화재가 발생할 수 있습니다. 접지 시스템은 이러한 누설 전류를 안전하게 처리하여 화재 위험을 줄입니다. 이는 특히 무대나 공연장에서 많은 전기 장비가 사용되는 상황에서 중요합니다.



2. 전자기 간섭(EMI) 감소



소음 감소

음향 시스템에서 접지는 전자기 간섭을 줄이는 데 중요한 역할을 합니다. 접지가 잘 되어 있지 않으면 외부 전자기파가 시스템에 유입되어 잡음이나 험(Hum)이 발생할 수 있습니다. 이는 음질을 저하시켜 청중의 경험을 방해할 수 있습니다. 올바른 접지를 통해 이러한 소음을 줄이고, 깨끗한 음질을 유지할 수 있습니다.



신호 무결성 유지

접지는 음향 신호의 무결성을 유지하는 데도 중요합니다. 전자기 간섭이 줄어들면 신호 왜곡이 최소화되며, 이는 고품질의 음향을 제공하는 데 필수적입니다. 특히, 녹음 스튜디오나 고급 오디오 시스템에서는 신호의 순도를 유지하는 것이 매우 중요합니다.



3. 장비 보호



전기적 서지로부터 보호

접지는 전기적 서지(갑작스러운 전압 상승)로부터 음향 장비를 보호합니다. 낙뢰나 전원 공급의 불안정으로 인해 발생하는 전기적 서지는 장비를 손상시킬 수 있습니다. 접지를 통해 이러한 서지를 대지로 방출하여 장비를 보호하고, 장비의 수명을 연장할 수 있습니다.



누전 방지

접지는 장비 내부의 누전을 감지하고 안전하게 처리하여 장비와 사용자 모두를 보호합니다. 누전이 발생하면 접지 시스템을 통해 전류가 안전하게 대지로 흐르며, 이는 장비의 손상을 방지하고 안전성을 높입니다.



4. 시스템 안정성



일관된 성능 유지

접지 시스템은 음향 장비의 성능을 안정적으로 유지하는 데 기여합니다. 접지가 잘 되어 있지 않으면 장비의 성능이 불안정해지고, 이는 공연이나 녹음 세션 중 문제를 일으킬 수 있습니다. 안정적인 접지를 통해 시스템의 일관된 성능을 보장할 수 있습니다.



접지 루프 방지

접지 루프는 여러 장비가 서로 다른 접지 지점에 연결될 때 발생할 수 있으며, 이는 험(Hum) 소음을 유발합니다. 올바른 접지 시스템 설계는 이러한 접지 루프를 방지하여 시스템의 성능을 최적화합니다.





음향장비 접지 시공 사진

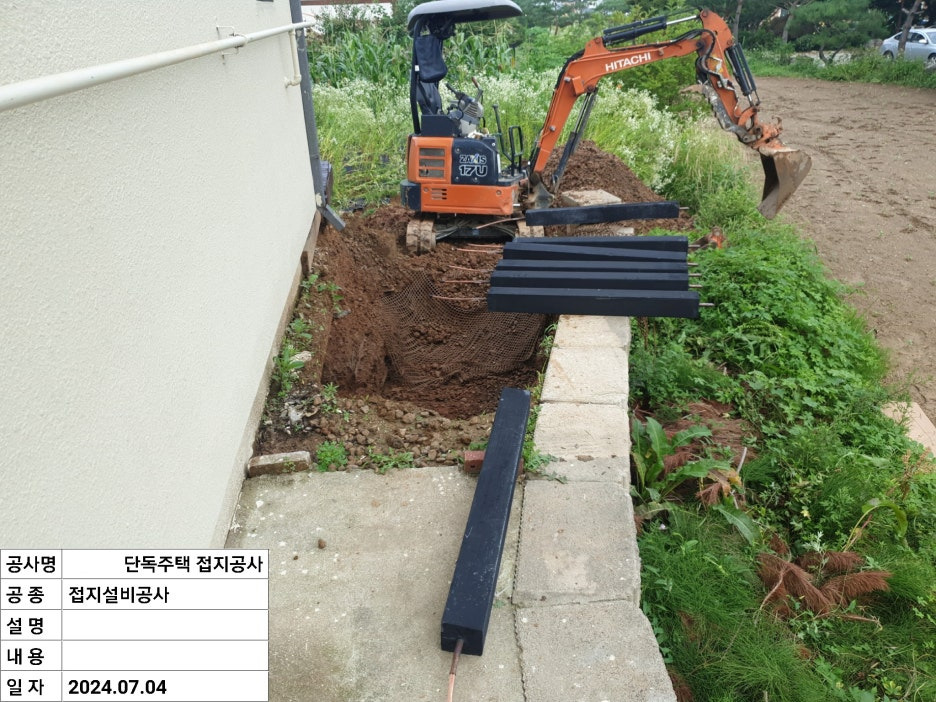

단독주택의 소규모 접지 공사입니다.

접지저항값을 낮추기 위해서 별도의 접지저감제를 같이 접지봉과 혼용하여 사용합니다.

저희 회사에서 직접 생산하고 있는 탄소접지봉입니다. 일반 동봉에 비해 부식과 저 저항값을 유지하는 능력이 좋으니 많은 현장에서 적용하고 있습니다.



단독주택 같은 경우도 예전에는 일반 동봉을 적용하시다가 문제가 계속 발생되어 최근에는 탄소접지봉을 많이 선호하고 있습니다.

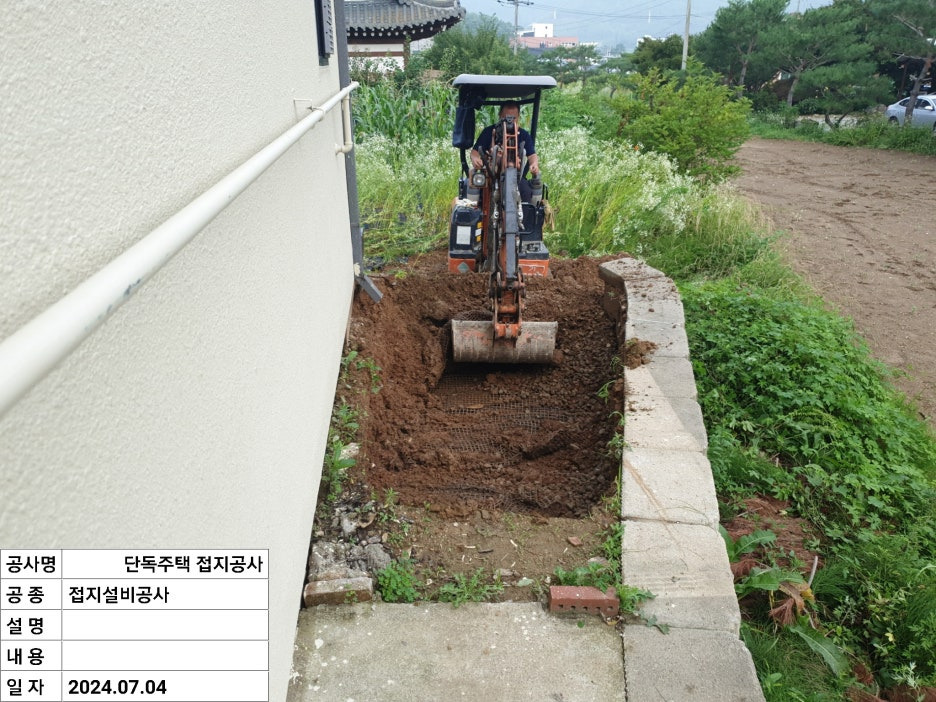

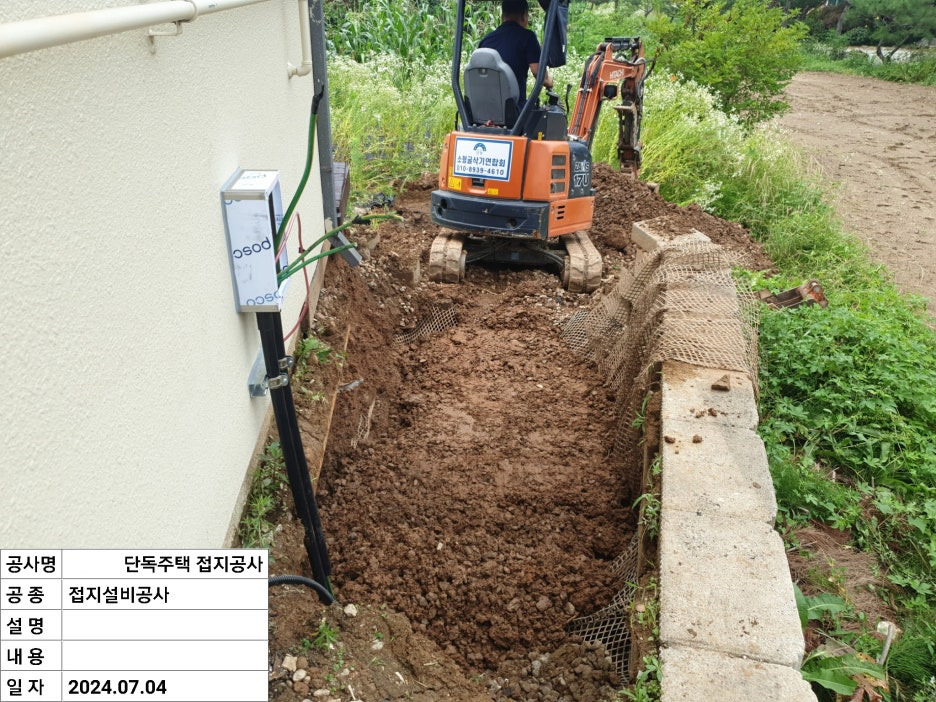

단독주택 같은 경우 터파기 공간이 많지 않기 때문에 별도의 공간을 주인분께서 만들어 놓으셨습니다. 어느 정도 전기에 대해 잘 아시는 분이셔서 접지에 중요성을 잘 파악하고 계셨습니다.

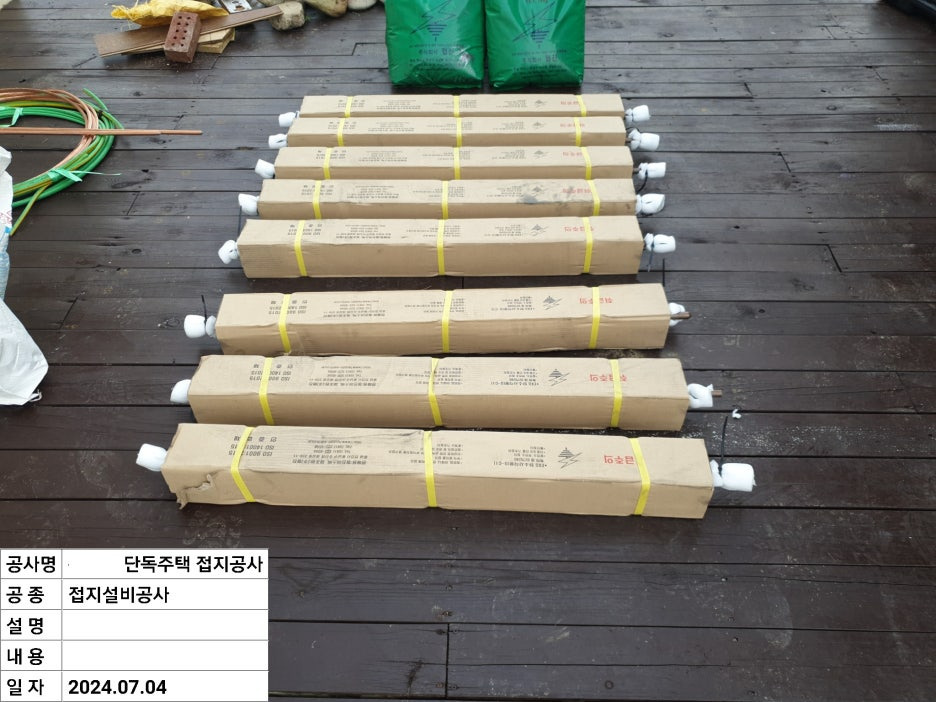

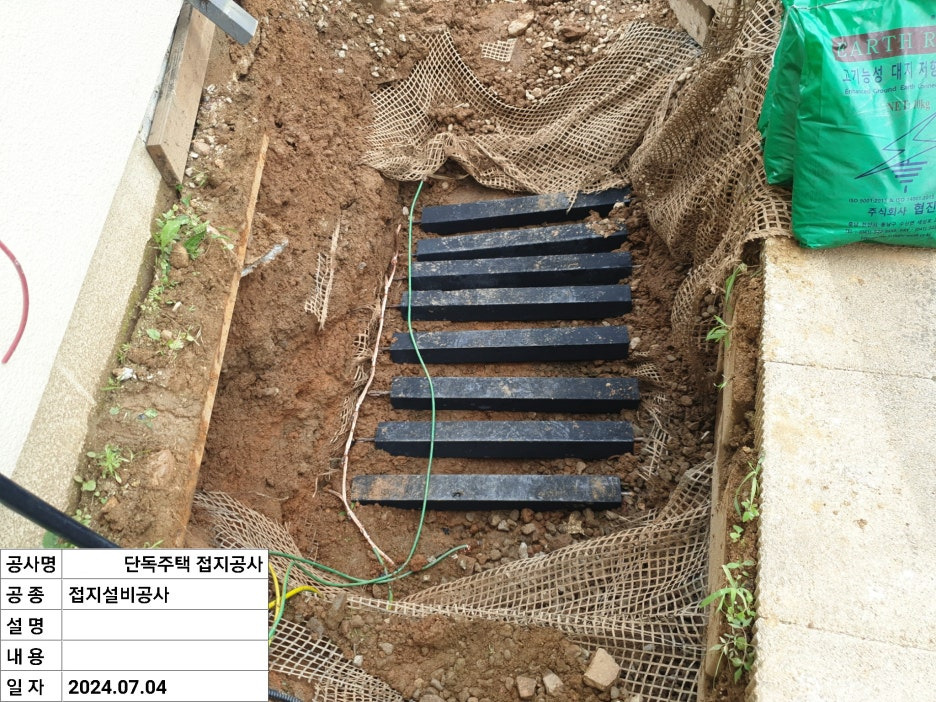

설치할 접지봉을 놔둡니다. 10 옴 이하를 만족하기 위해서는 탄소접지봉이 보통 8개 정도 사용이 되고 있습니다.

대지저항률에 따라 많이 다르긴 하지만, 일반 토사일 경우 이렇게 소규모 면적에는 탄소접지봉의 수량이 어느 정도 있어야 합니다.



동봉을 사용할 경우 동봉은 단면적이 너무 작기 때문에 육안으로 보이는 접지저항값이 잘 나올 수 있지만 낙뢰 전류나 서지 전류 유입 시 해소 능력이 부족합니다.



가격이 싸다는 장점이 있지만 부식이 생기는 단점이 있고 접지저항값이 상승할 여력이 매우 높기 때문에 초기에 공사비를 잘 적용하여 판단하시는 게 좋습니다.



경년변화에 따른 접지저항값 상승은 필연적이기 때문에 초기에 낮은 접지저항값으로 공사를 하는 게 매우 좋습니다. 다만, 현장마다 그렇게 할 경우 너무 많은 비용이 발생될 수 있기 때문에 현장여건에 맞게 조절하도록 합니다.

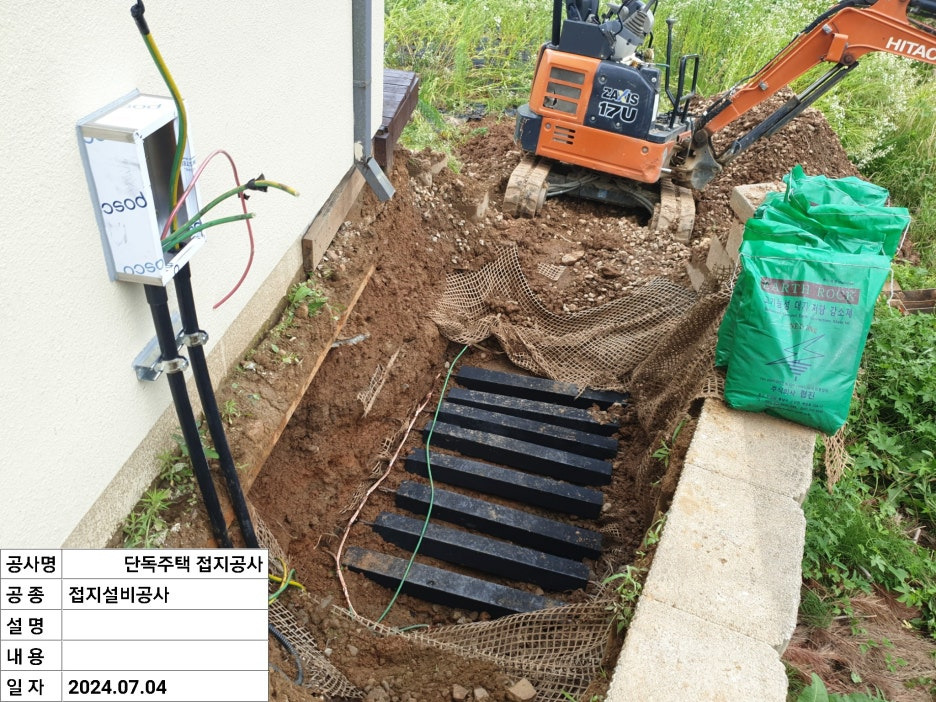

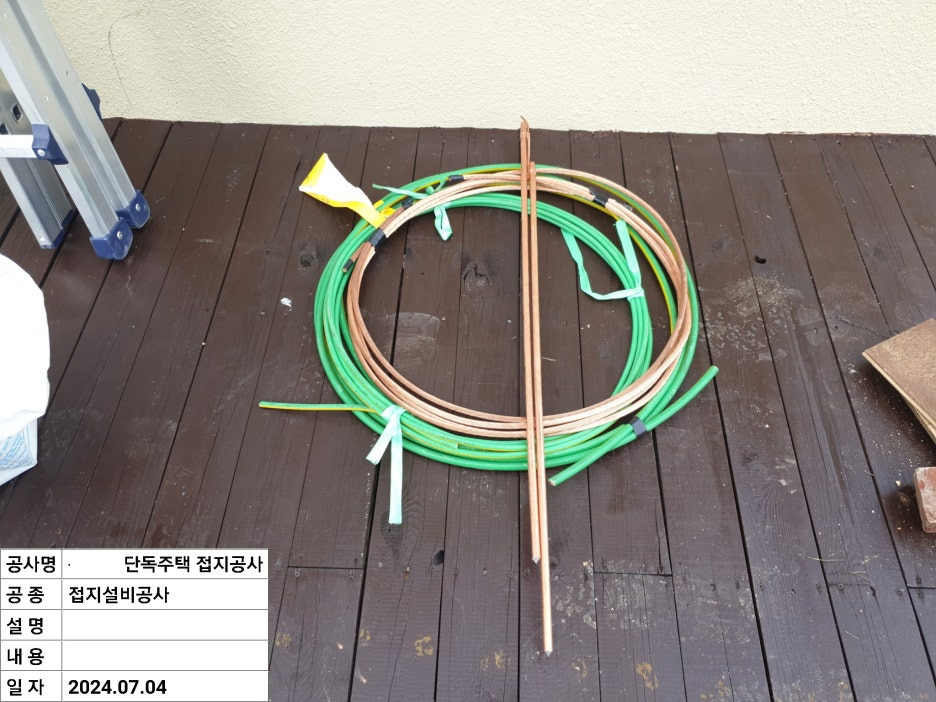

탄소접지봉을 일렬로 설치를 하고 각 접지봉끼리 나동선으로 서로 연결을 합니다. 전위차를 해소하고 등전위를 맞추고 접지저항값을 낮추기 위해 접지봉은 무조건 상호 연결이 되어야 합니다.

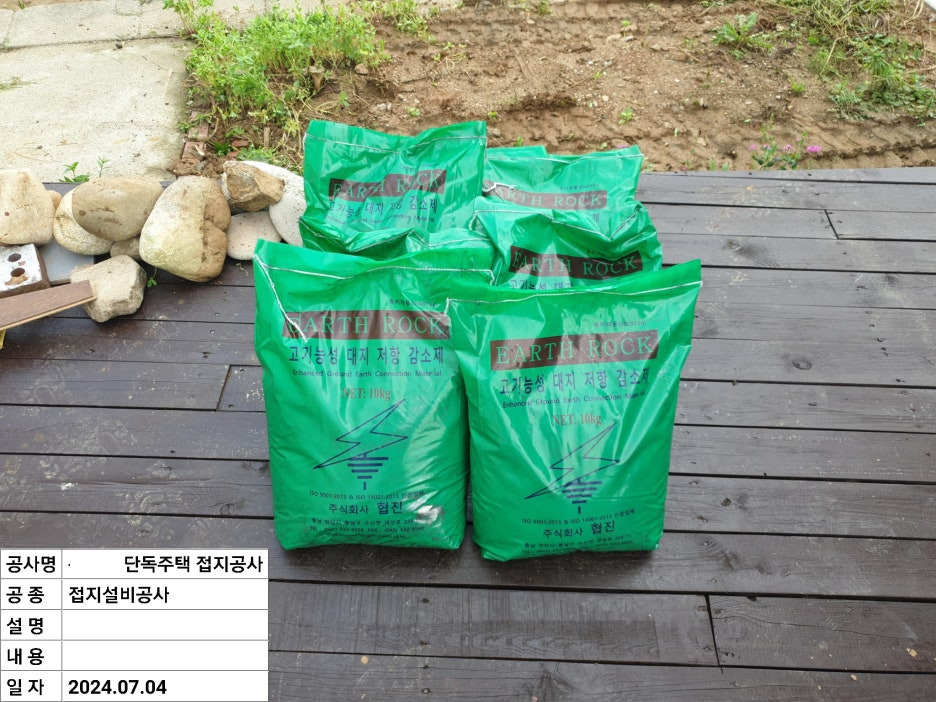

연결이 완료가 되었으면 탄소접지봉에 접지저감제를 뿌립니다. 접지저감제를 뿌리는 이유는 탄소접지봉끼리 서로 연속성이 될 수 있도록 해주며 주변 토양의 대지저항률을 낮춰 낮은 접지저항값을 유도하기 위함입니다.



특히나, 암반 지형이나 소규모 터파기를 해야 하는 접지시스템은 꼭 접지저감제와 같이 혼용하여 사용하도록 합니다.

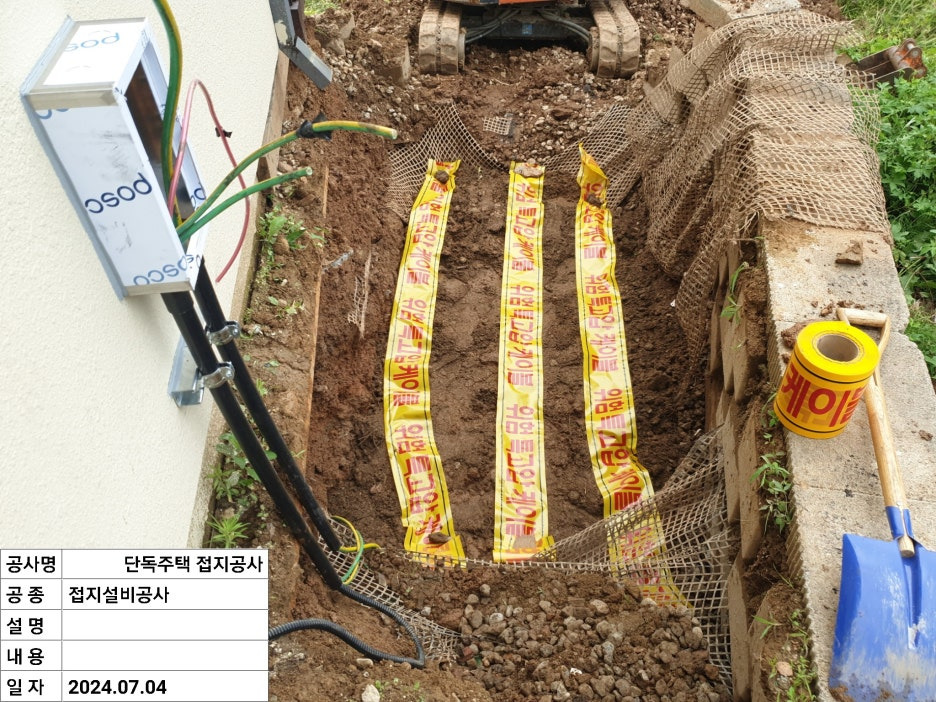

접지봉을 설치한 후 되메우기를 합니다. 그리고 경고 테이프를 깔아줍니다. 그 이유는 추후 어떤 다른 공사로 인하여 여기에

터파기를 하게 되면 접지봉이 깨질 우려가 있기 때문에 경고 테이프로 정보를 알려주도록 합니다.

이젠 완전히 되메우기를 합니다.

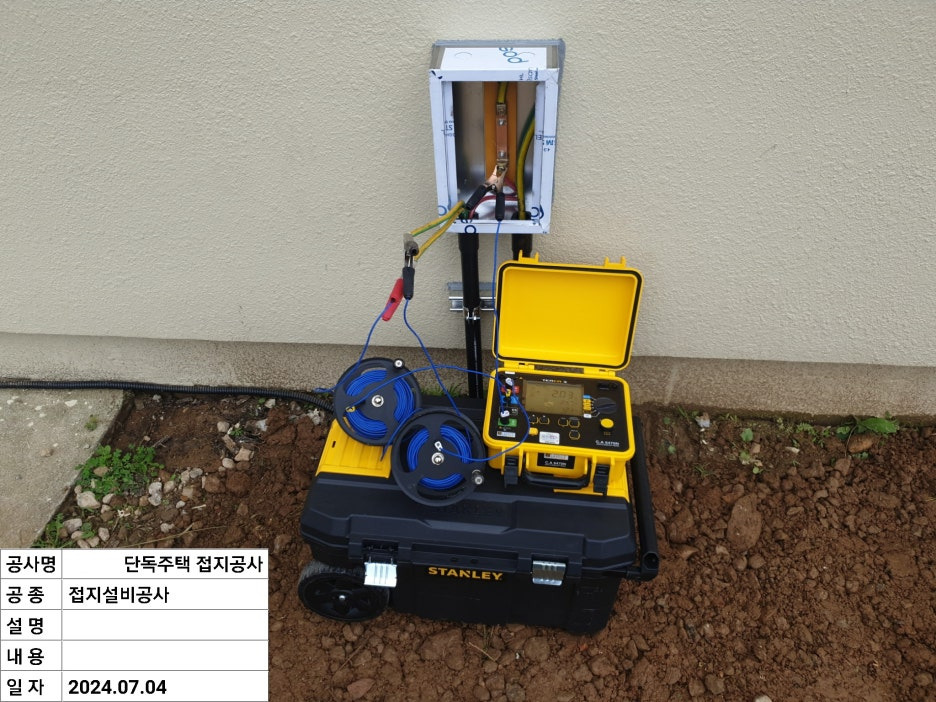

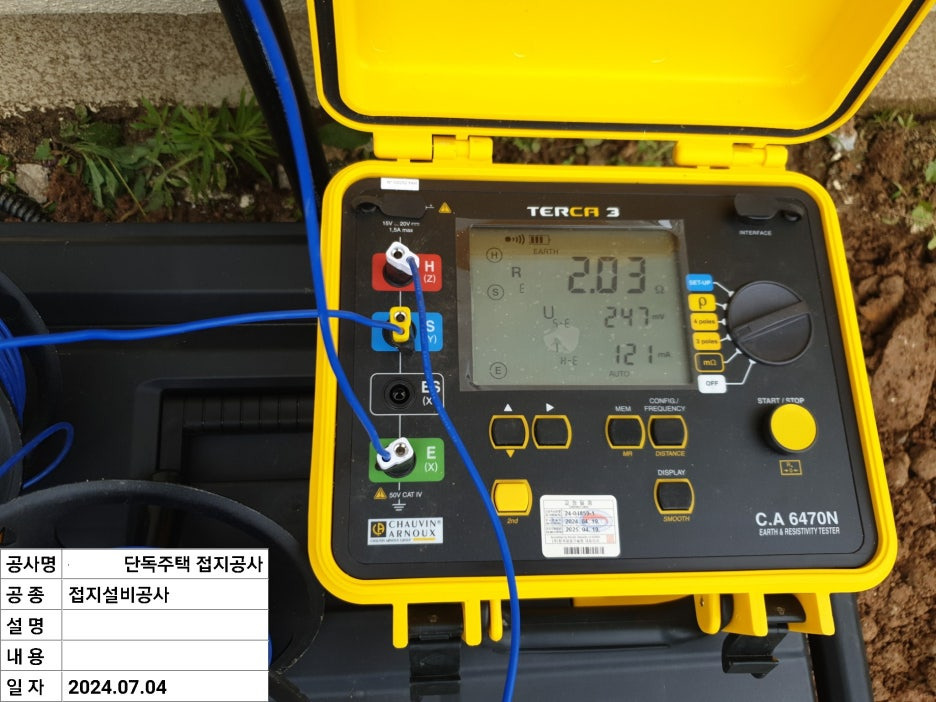

되메우기를 하고 접지테스트를 측정합니다. 접지테스트를 통하여 유지 보수를 할 수 있으며, 요구하는 접지저항값을 만족하는지 판단을 해야 합니다.

요구하는 접지저항값 10 옴 이하보다 낮게 나왔음을 확인할 수 있습니다. 다만, 지금은 장마철이기 때문에 동절기에는 1.3~2배까지 접지저항값이 상승합니다. 따라서, 여름철 장마 기간에는 접지저항값을 충분히 낮게 시공하도록 합니다.

접지공사가 깔끔하게 완료됨을 확인할 수 있습니다.

최근 음향장비에 접지공사를 원하시는 분들이 있습니다. 장비는 소중하고 내 재산이기 때문에 꼭 사고전류로부터 안전하고 보호하시기 바랍니다.



접지설계 및 대지저항 측정, 보링접지공사, 피뢰공사, 탄소접지봉 공사가 필요하시면 언제든지 연락 주세요.
