아파트 옥상 노후 구조물 철거 및 피뢰침 신규 설치: "피뢰침 없는 금속 구조물, 안전의 사각지대입니다"









안녕하세요. 협진이피씨입니다.

오늘은 많은 아파트 단지에서 간과하고 있는 치명적인 안전 문제, '피뢰침 대용으로 사용되던 옥상 금속 구조물의 부식과 붕괴 위험'에 대해 다뤄보려고 합니다. 최근 진행한 공사 사례를 통해, 왜 금속 구조물을 피뢰 시설로 오인해 방치하면 안 되는지, 그리고 올바른 피뢰 시스템 설치가 왜 중요한지 상세히 공유하겠습니다







1. "피뢰침인 줄 알았는데..." 방치된 구조물의 역습

많은 현장을 가보면 옥상에 돌출된 금속 구조물이 당연히 피뢰침 역할을 해줄 것이라 믿고 별도의 피뢰 시설을 설치하지 않은 경우가 많습니다.



이번 사례 역시 그러한 오해에서 비롯된 위험한 상황이었습니다.

"구조물의 부식, 낙뢰 보호는커녕 흉기가 됩니다"

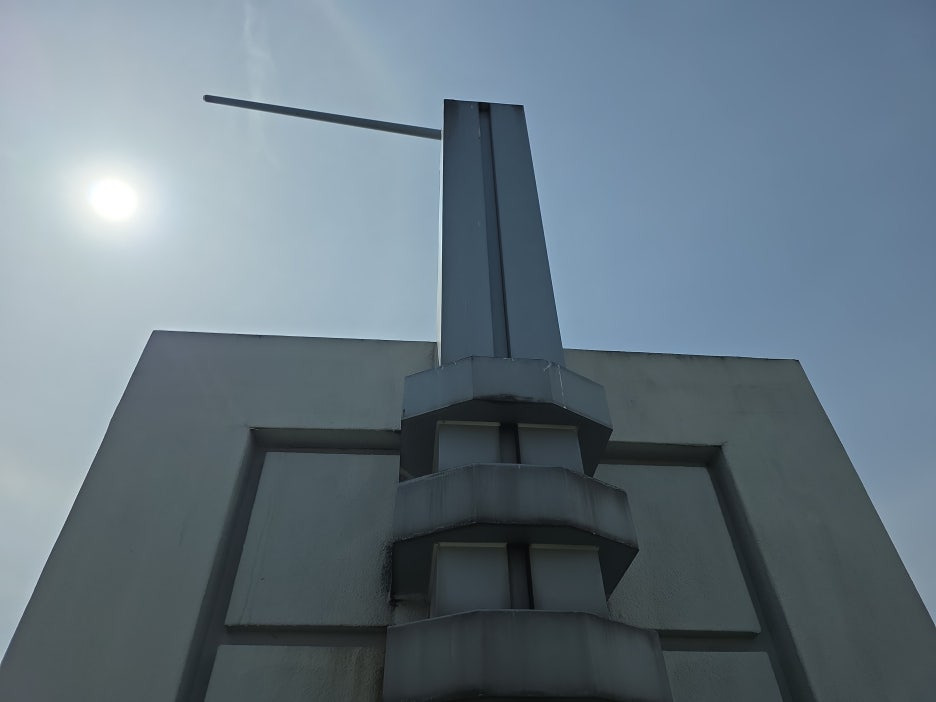

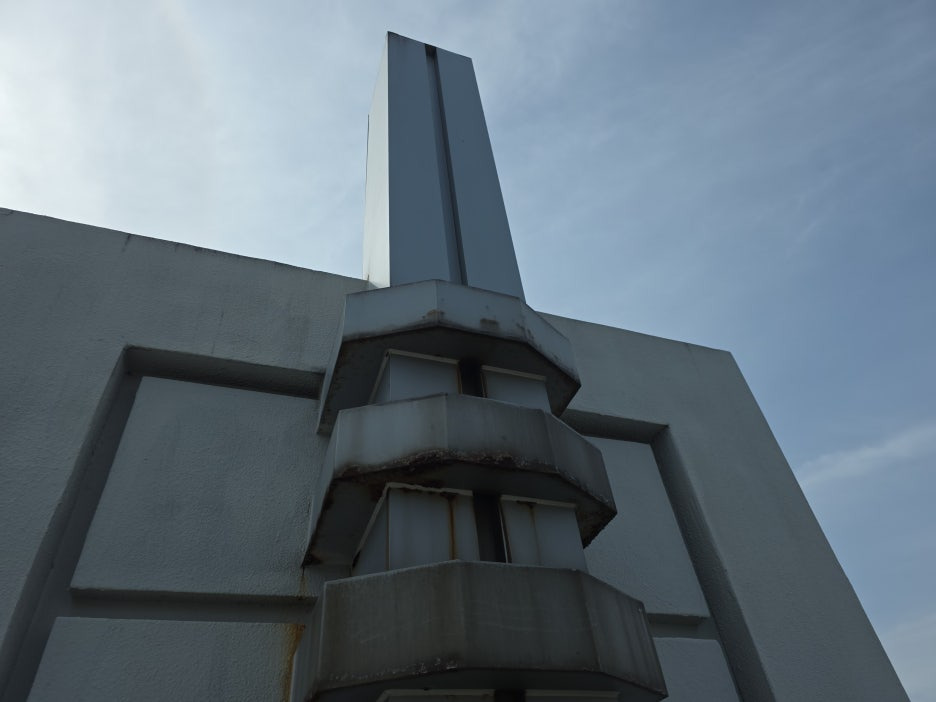

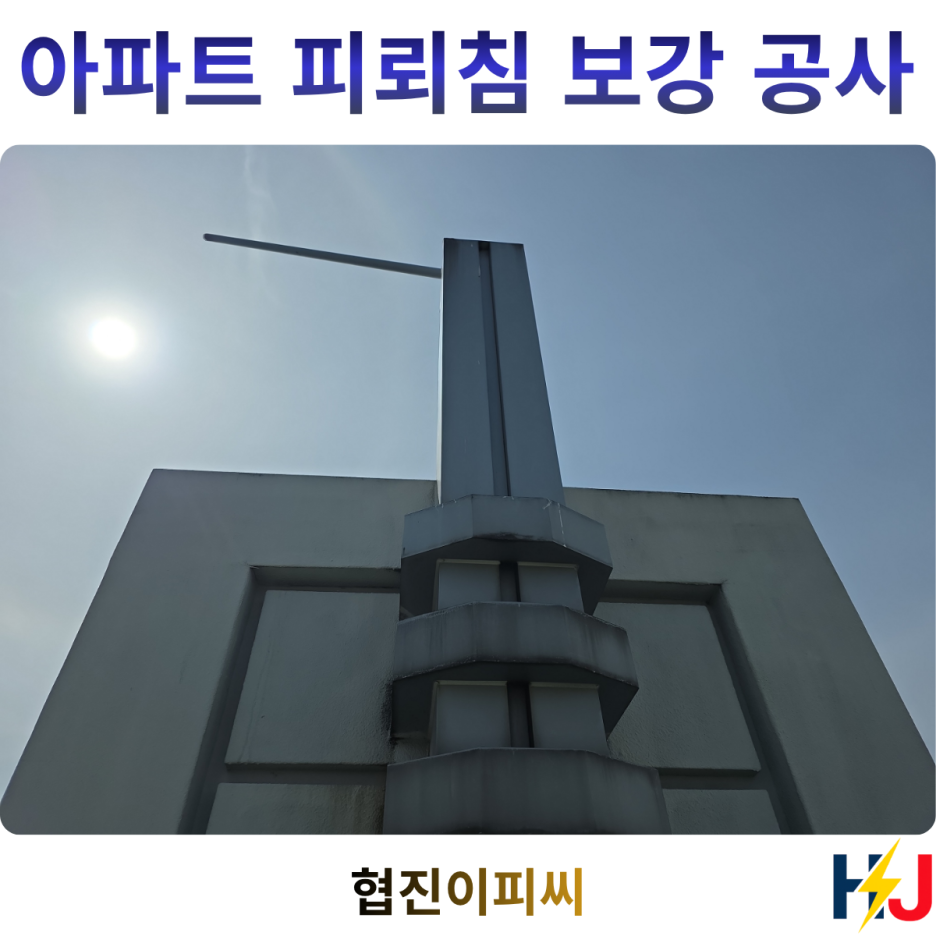

현장 점검 시 발견된 구조물은 말 그대로 '붕괴 직전'이었습니다.

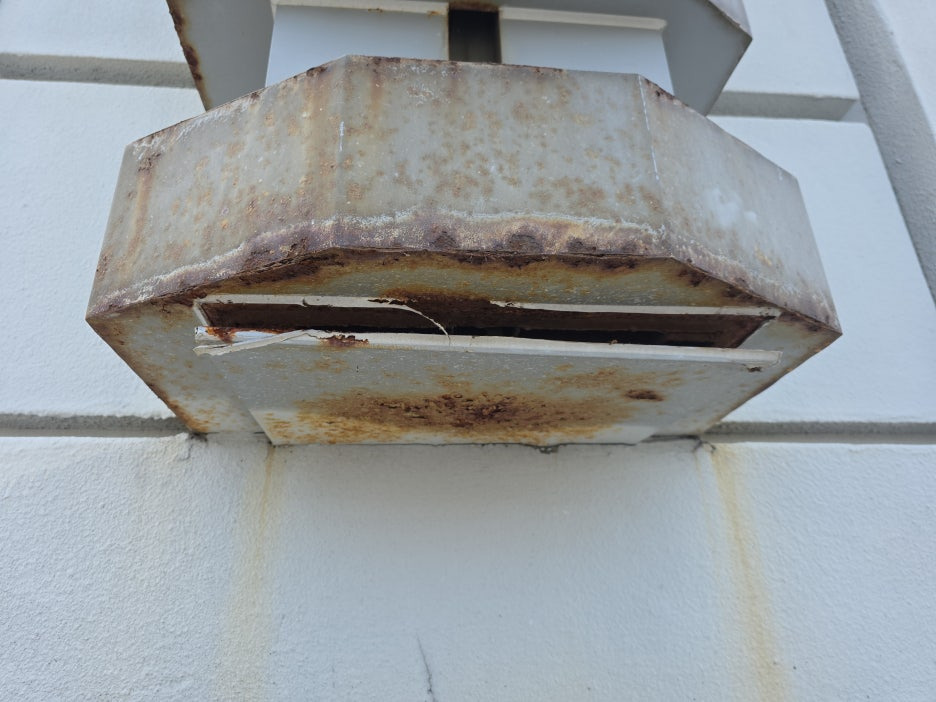

• 피뢰침이 설치되어 있어야 할 자리에 자리 잡은 이 구조물은 하단과 내부 지지대가 처참하게 부식되어 있었습니다. 금속이 층층이 갈라지는 층상 부식(Layered Corrosion)이 진행되어 손만 대도 부서질 정도였습니다.



• 피뢰침 역할을 해줄 것이라 믿었던 이 구조물은 낙뢰의 강력한 에너지를 견딜 수 있는 설계가 되어 있지 않았습니다. 오히려 수십 년간 비바람에 노출되며 내부부터 썩어 들어가, 이제는 강풍이나 낙뢰 충격 시 언제든 지상으로 떨어져 나갈 '대형 흉기'로 변해 있었습니다.

---

2. 왜 별도의 피뢰침(Air Terminal)이 반드시 필요한가?

단순한 금속 구조물은 KS C IEC 62305(피뢰 시스템) 표준에서 요구하는 피뢰 설비의 기능을 수행할 수 없습니다.

☞ 시설 관리자가 반드시 바로잡아야 할 상식

• 자연적 구성재의 한계: 건축물의 금속 구조물(수난부)을 피뢰 시스템의 일부로 사용할 수는 있지만, 이는 전기적 연속성이 완벽하게 보장되고 충분한 두께와 내식성을 갖췄을 때만 가능합니다. 이번 현장처럼 관리가 안 된 구조물은 낙뢰 시 발생하는 거대한 전류를 지중으로 안전하게 유도하지 못하고 구조물 자체를 파괴하거나 내부로 방전시켜 큰 사고를 유발합니다.
• 부식으로 인한 낙하 사고: 구조물이 피뢰침 역할을 대신한다고 믿고 방치하는 사이, 사진에서 보듯 고정 부위가 모두 삭아버립니다. 이는 낙뢰 보호 실패를 넘어, 아파트 입주민의 머리 위로 거대한 철덩어리가 떨어지는 끔찍한 사고로 이어집니다.
• 법적 보호 장치의 부재: 정식 피뢰 설비가 아닌 '구조물'에 의존하다 사고가 발생하면, 관리 주체는 법적으로 규정된 안전 점검 및 유지 관리 의무 위반에서 자유로울 수 없습니다.

---



3. 공사 진행 과정: 위험 구조물 제거 및 정식 피뢰침 설치

이번 공사의 핵심은 '가짜 피뢰침' 역할을 하던 위험 구조물을 제거하고, '표준 규격의 정식 피뢰 시스템'을 구축하는 것이었습니다.

단계 1: 노후 위험 구조물 해체 및 철거

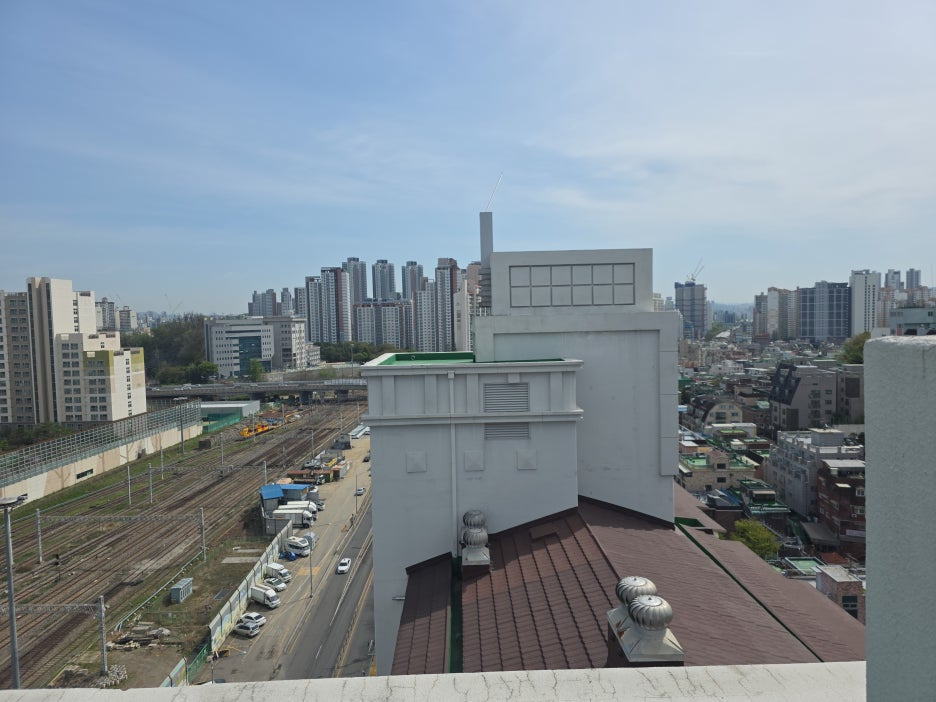

낙하 위험이 가장 컸던 부식된 금속 구조물을 먼저 안전하게 해체했습니다. 위 사진에서 보듯 주변에 철도와 도로가 인접해 있어, 단 한 조각의 부식 파편도 외부로 튀지 않도록 철저한 보양과 숙련된 기술력을 투입했습니다.



단계 2: 신규 피뢰침 시스템 구축

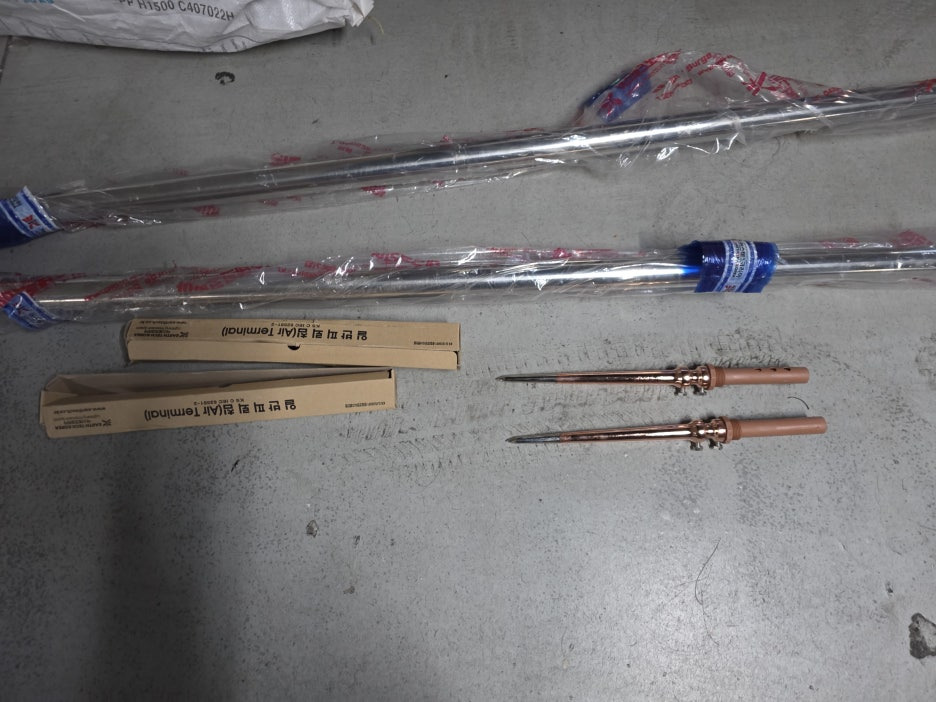

구조물에 의존하던 방식에서 벗어나, 독립적인 피뢰침(Air Terminal)을 설치하기 위한 자재를 준비했습니다.

내식성이 뛰어나고 전기 전도율이 극대화된 순동 및 스테인리스 소재의 신규 피뢰침입니다.

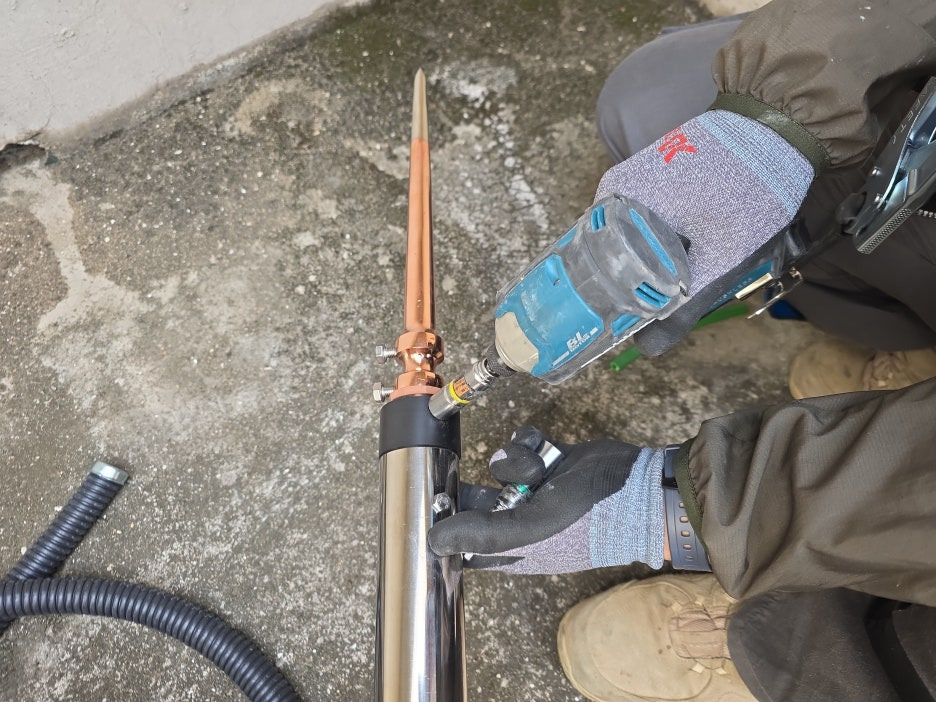

구조물이 아닌 전용 지지봉에 피뢰침을 결합하여, 향후 유지 보수가 용이하고 낙뢰 보호 효율을 높이도록 조립했습니다.

단계 3: 벽면 고정 및 완벽한 접지 연결 [사진 07, 08, 09]

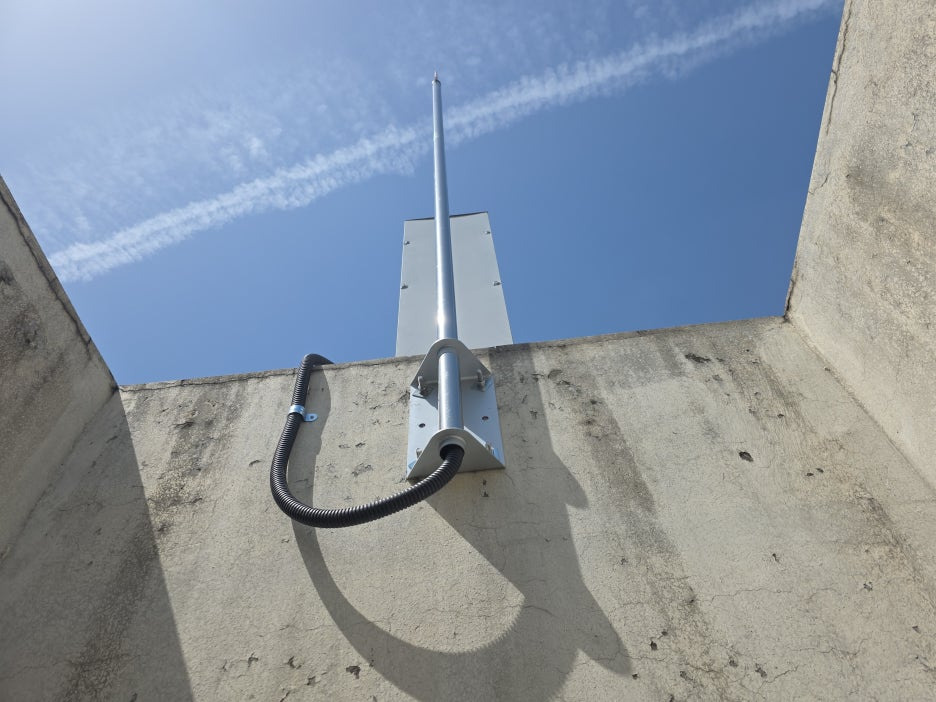

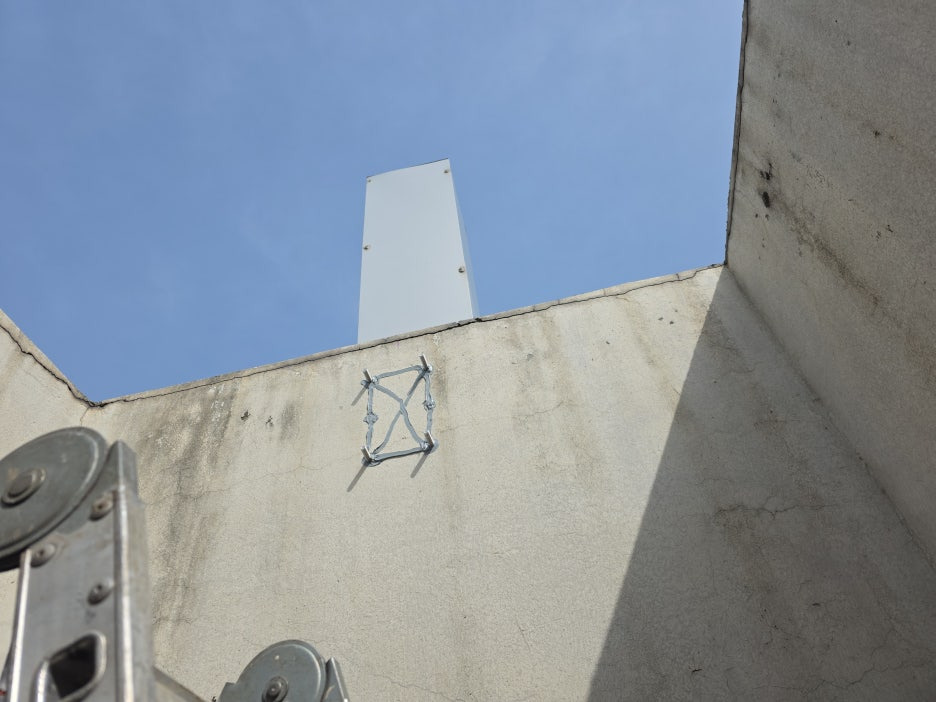

부식된 구조물이 있던 자리를 대신해 벽면에 강력한 지지 시스템을 구축했습니다.

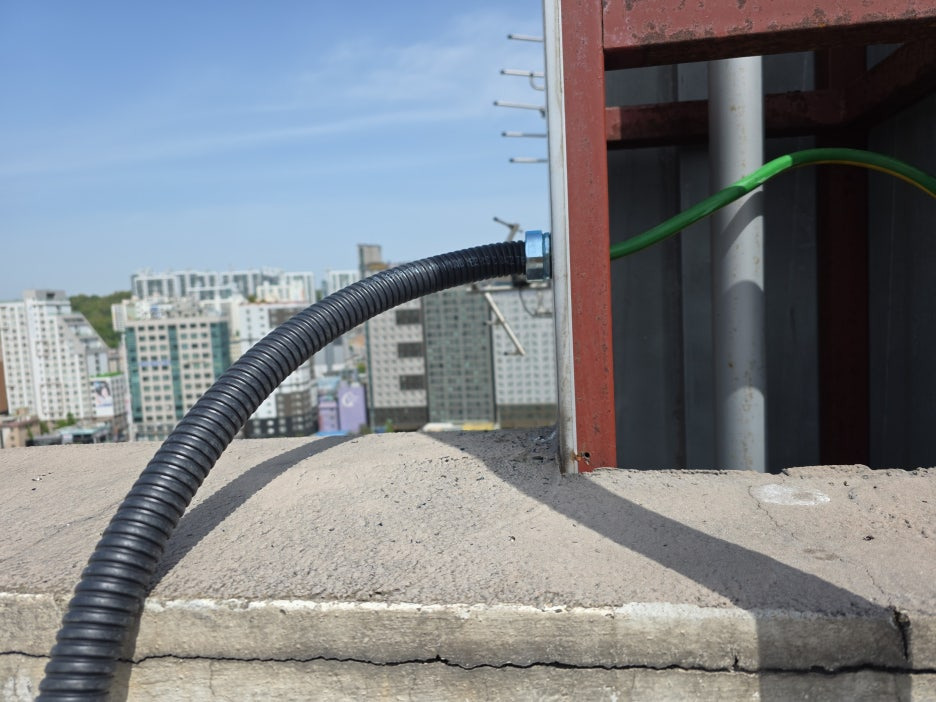

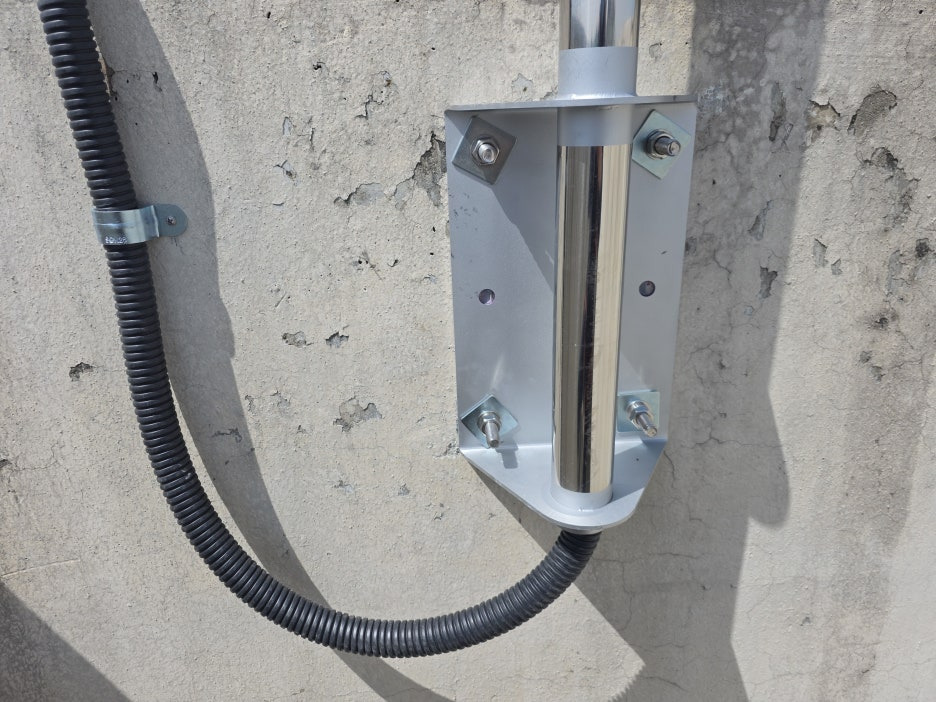

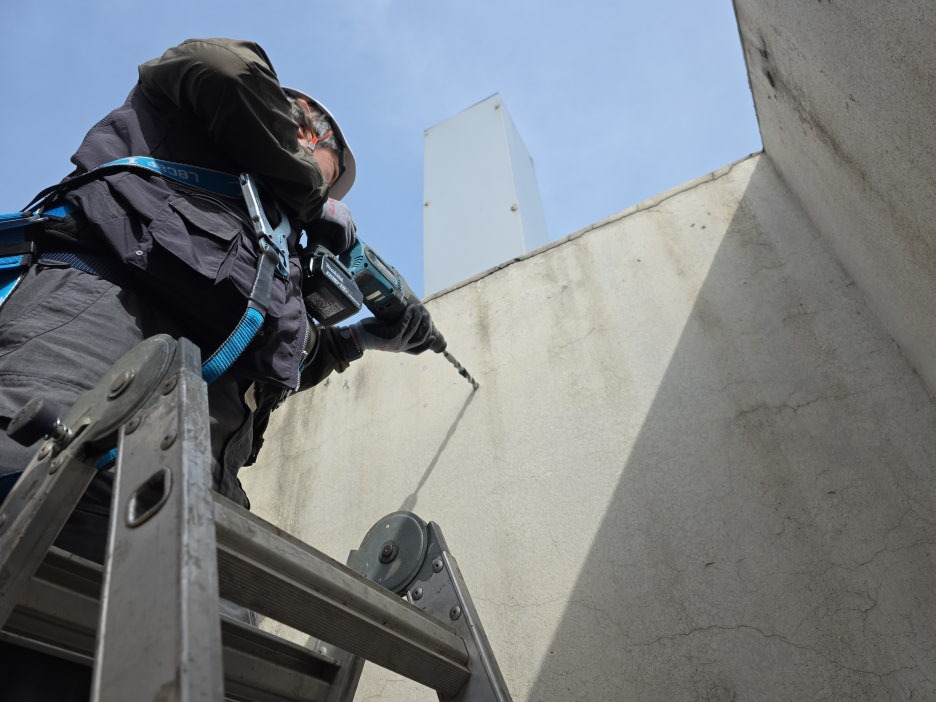

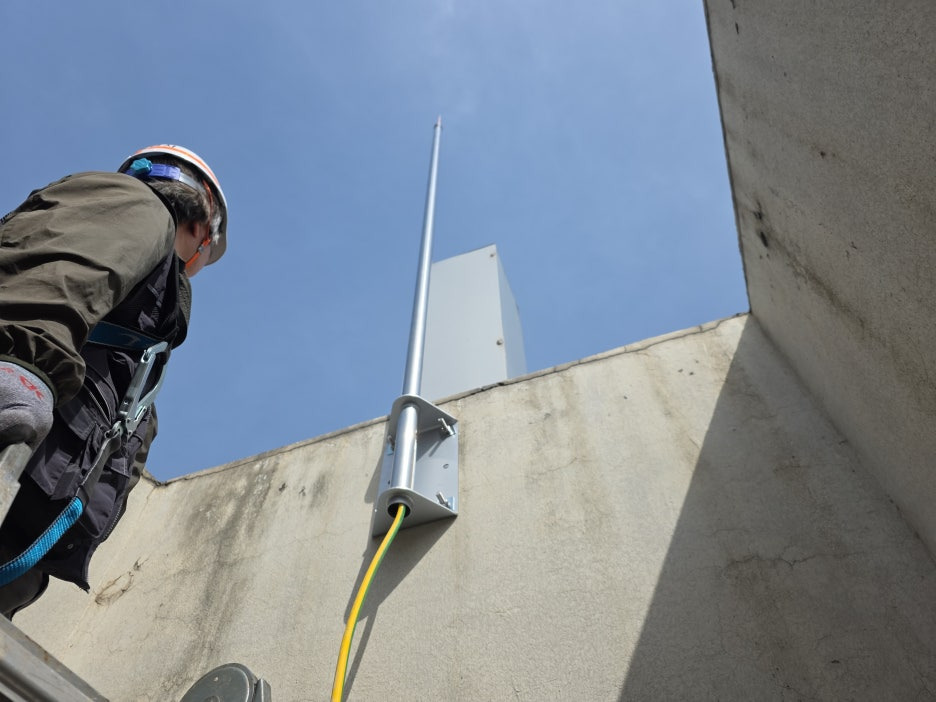

벽면에 직접 앵커 타공을 하여 설치 완료된 피뢰침에 전용 접지선(Yellow/Green 케이블)을 연결했습니다. 이제는 구조물을 타고 흐르던 불안정한 전류가 아닌, 전용 케이블을 통해 낙뢰 전류를 가장 안전하고 빠르게 지중으로 흘려보내게 됩니다.

인하도선을 방수 가요전선관(GW)에 수용하여 기존 접지 시스템과 연계 시공하였습니다.

---

4. 시설 관리자를 위한 심층 경고: "구조물 뒤에 숨겨진 3가지 치명적 리스크"

옥상 위 금속 구조물이 피뢰침 역할을 대신하고 있다고 믿는 것은 아파트 관리의 가장 위험한 사각지대입니다. 그 실상을 더 자세히 들여다보겠습니다.

리스크 1: 전기적 기능 상실 (Lightning Bypass Failure)

금속은 녹이 슬면 저항값이 기하급수적으로 올라갑니다. KS 표준에서 강조하는 '전기적 연속성'이 끊어지는 것입니다. 낙뢰 발생 시, 부식된 구조물은 전류를 땅으로 흘려보내지 못하고 옥상 바닥이나 벽면으로 방전(Sparking)시킵니다. 이는 건물 외벽 크랙, 옥상 방수층 파손은 물론 세대 내 가전제품과 승강기 제어반을 일시에 마비시키는 원인이 됩니다.

리스크 2: 기계적 강도와 2차 피해 (Structural Collapse)

위 사진에서 보신 것처럼, 구조물 내부 지지대가 삭아버리면 자중조차 견디기 힘든 상태가 됩니다. 낙뢰가 칠 때 발생하는 강력한 전자기력(Electromagnetic Force)은 금속을 순간적으로 뒤틀거나 튕겨내는 힘을 가집니다. 이미 부식된 구조물은 이 충격을 견디지 못하고 그대로 파손되어 지상 낙하물 사고를 유발합니다. 10층 이상 높이에서 떨어지는 부식된 철 조각은 그 자체로 치명적인 흉기입니다.

리스크 3: 관리 책임과 법적 리스크 (Liability)

사고 발생 시 "구조물이 있어서 피뢰침인 줄 알았다"는 변명은 법통하지 않습니다. 공동주택관리법 및 전기사업법에 따라 피뢰 설비는 정기적으로 점검하고 기준에 미달할 경우 즉시 보수해야 할 관리 주체의 의무입니다. 특히 피뢰침이 아예 없는 상태에서 구조물만 믿고 방치했다면, 사고 발생 시 과실치사상 등 무거운 법적 책임을 피하기 어렵습니다.

[필수] 아파트 옥상 자가진단 체크리스트

관리사무소에서는 지금 당장 옥상에 올라가 다음 사항을 확인하십시오.



• [ ] 피뢰침 유무 확인: 옥상 가장 높은 곳에 '정식 피뢰침'이 있는가? 아니면 그냥 금속 장식물(구조물)뿐인가?
• [ ] 녹물 발생 여부: 구조물 연결 부위나 하단부 벽면에 붉은 녹물이 배어 나오고 있는가? (내부 부식의 신호)
• [ ] 유동성 테스트: 장식 구조물을 살짝 흔들었을 때 유격이 느껴지거나 고정 볼트가 삭아 있지 않은가?
• [ ] 접지선 연결 확인: 구조물에 전용 접지 케이블(녹색/노란색)이 직접 연결되어 지중으로 내려가는가?

부식된 구조물은 낙뢰를 막아주는 방패가 아니라, 사고를 부르는 시한폭탄입니다.

---

결론: 진짜 안전은 전문적인 설비에서 나옵니다

이번 공사를 통해 붕괴 위험이 높았던 노후 구조물을 제거하고, 최신 KS C IEC 62305 표준에 부합하는 피뢰 시스템을 성공적으로 안착시켰습니다.



금속 구조물이 피뢰침인 줄 알고 방치하는 사이, 입주민의 안전은 위협받고 있습니다. 지금 바로 옥상 위 '가짜 피뢰침'의 상태를 점검하십시오. 전문가의 진단만이 대형 사고를 막는 유일한 길입니다.
