안녕하세요. 협진이피씨입니다.

신축 공장 피뢰침 공사는 어떻게 할까요~~!!

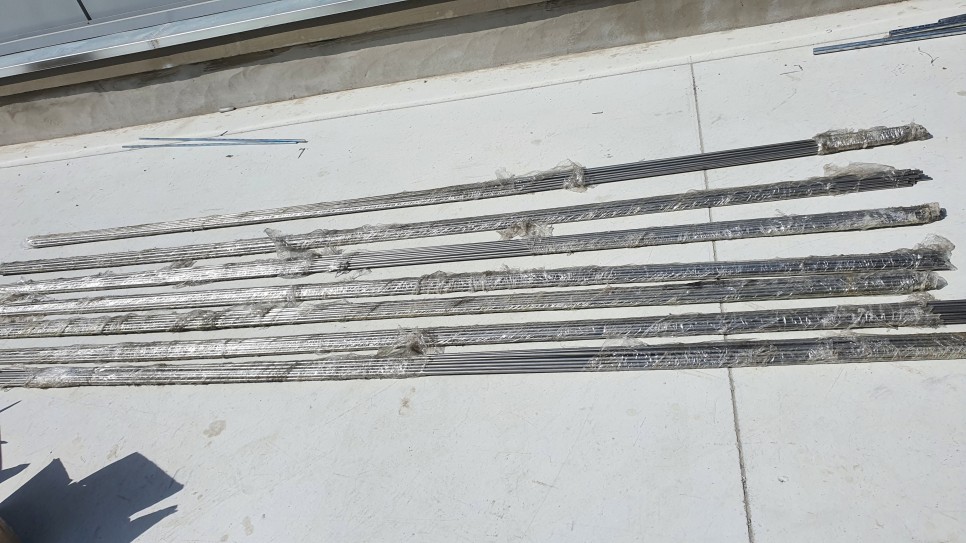

수평도체는 보통 3 m로 절단해서 현장으로 가져와 설치하게 됩니다.

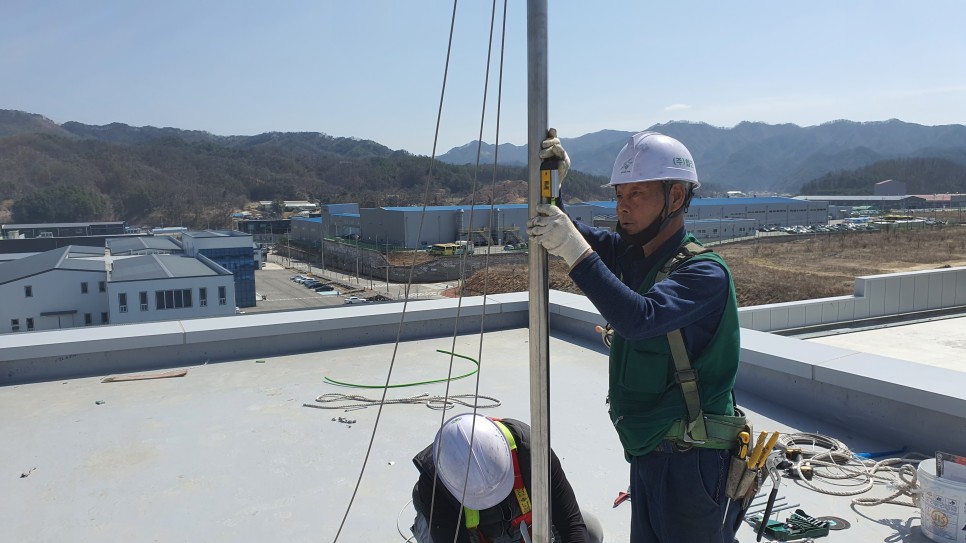

인출되어 있는 인하도선에 피뢰침을 설치합니다.

​

​

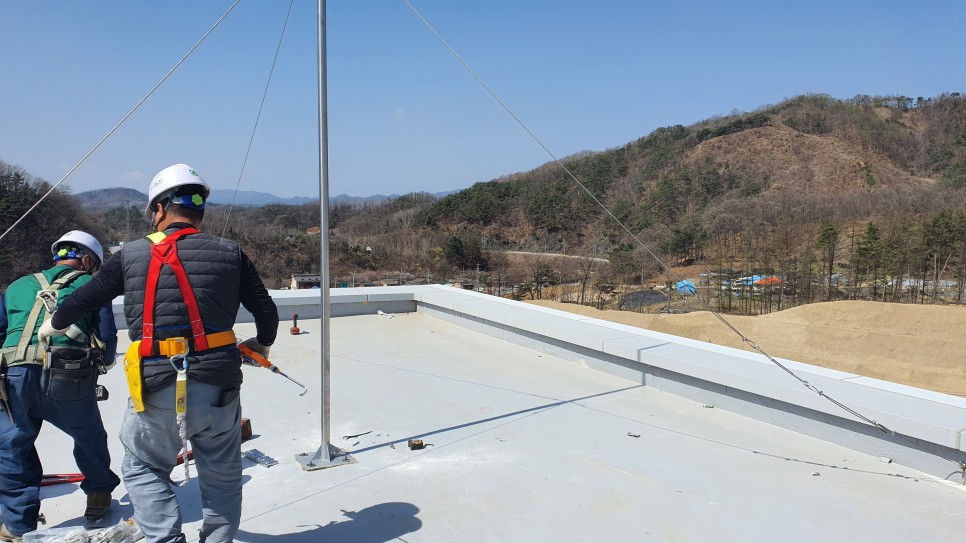

설치된 피뢰침 모습 : 지선을 연결하여 풍압 하중에 견딜 수 있게 합니다.

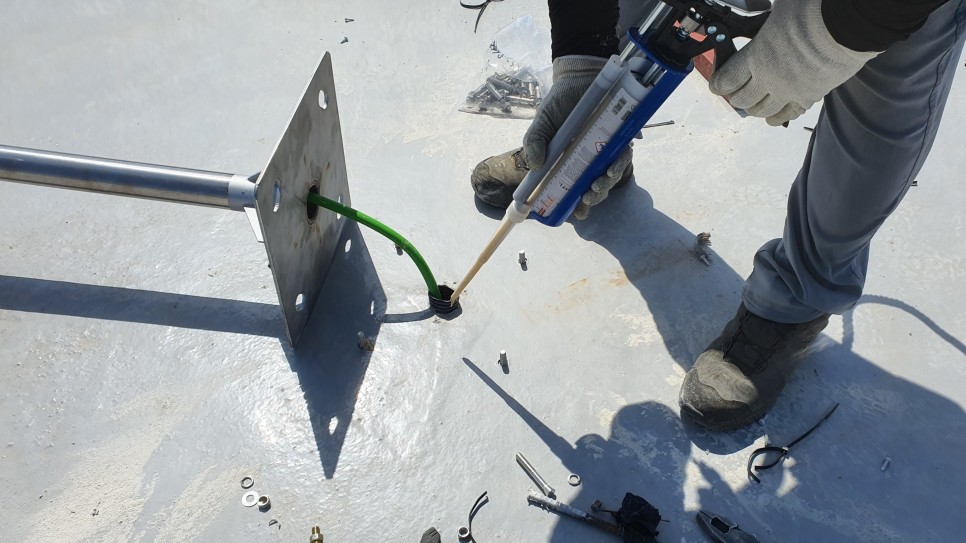

지선 설치 시 방수 문제를 고려하여 되도록 난간 측벽에 고정 시키도록 합니다.

지붕층 수평도체 입니다.

​

수평도체 지지금구 간격은 1m 기준으로 설치합니다.



한국산업 표준 KS C IEC 62305에 의거 지지금구 간격은 1 M로 해야 합니다.

상부 수평도체와 하부 수평도체를 연결하도록 합니다.



​

옥상 난간 수평도체 설치 된 모습

​

피뢰침과 수평도체 연결

​

수뢰부들은 전류를 흘려 보내어 전기적 에너지를 흡수하고 분산시켜 전기 장치나 구조물에 피해가 가지 않도록 합니다.



이러한 수뢰부는 일반적으로 높은 지점에 설치되어 있어 낙뢰가 치게 되면 전류를 안전하게 지구로 흘려 보냅니다.



이는 주변 장치 및 구조물을 보호하고 인명 피해를 최소화하기 위한 중요한 안전 장치 중 하나입니다.

많은 분들이 도면에도 놓치는 부분이 있는데 금속난간 수평도체와 꼭 본딩 해야 합니다.



수평도체와 금속난간을 본딩함으로써 전기적인 연결이 확보되어 대지로의 안전한 전류 흐름이 유지됩니다.



이는 전기적 충격이나 화재의 위험을 줄이는 데 도움이 됩니다.



또한, 금속난간과 수평도체를 본딩함으로써 전기적인 장치나 시스템이



대지로 흐르는 전류를 통해 안전하게 분산될 수 있도록 합니다.



이는 전기 안전 규정을 준수하고 건물 또는 구조물의 안전성을 유지하는 데 중요한 요소 중 하나라고 볼 수 있습니다.



그러니 꼭 금속 난간 및 계단은 본딩을 수평도체와 하시길 바랍니다.

​

마찬가지로



피뢰침, 수평도체 등 수뢰부끼리 꼭 서로 연결이 되어야 하며,

​

옥외 금속물질이 있을 경우 무조건 본딩해야 합니다.



피뢰침, 수평도체의 연결

피뢰침과 수평도체는 낙뢰가 치거나 전기적 서지가 발생했을 때 안전한 경로를 제공하여



전기 에너지를 대지로 안전하게 분산시킵니다.



이는 전기적 충격을 방지하고 시설물을 보호하는 역할을 합니다.



또한, 연결되어 있는 피뢰침과 수평도체 사이에는 전기저항이 최소화되어 있어



전류가 효율적으로 흐를 수 있습니다.



옥외 금속물질의 본딩



건물이나 시설물 주변에는 다양한 금속물질이 있을 수 있습니다.



이러한 금속물질은 낙뢰가 치는 경우 전기 에너지를 흡수하고 전류를 흘려보낼 수 있습니다.



그러나 이러한 금속물질들이 건물과 연결되지 않은 경우 낙뢰에 의한



전기 에너지가 건물 내부로 흘러들어 화재나 전기적 손상을 초래할 수 있습니다.



따라서 옥외에 위치한 금속물질들은 건물 또는 시설물과 본딩되어야 합니다.



이를 통해 낙뢰가 발생했을 때 안전한 경로를 제공하고 전기적 위험을 최소화할 수 있습니다.



이상 피뢰침 공사를 살펴 봤습니다.



감사합니다.



공사 및 견적 문의가 있으시면 언제든지 연락주세요.
