웰딩접속(Exothermic Welding), 압착 슬리브 접속(Crimping), 그리고 클램프 접속(Clamping)

접지 전선 연결은 전기 시스템의 안정성과 안전성을 보장하는 중요한 요소입니다. 접지 시스템은 번개, 전력 이상, 정전기 방전 등의 요인으로 발생할 수 있는 과전압이나 고전류를 지면으로 안전하게 방출하여 전기 설비와 인명 피해를 방지합니다.



이러한 접지 시스템을 구현할 때, 접지 전선의 연결 방식은 그 성능과 신뢰성에 큰 영향을 미칩니다. 접지 전선을 연결하는 대표적인 방법으로는 웰딩접속(Exothermic Welding), 압착 슬리브 접속(Crimping), 그리고  클램프 접속(Clamping)이 있습니다.



이 세 가지 방법은 각각의 특성과 적용 방식이 다르며, 그에 따라 선택 기준이 달라집니다. 아래에서는 각 방식의 기술적 차이점과 적용 시 고려해야 할 사항을 구체적으로 살펴보겠습니다.

---

1. 웰딩접속 (Exothermic Welding)





웰딩접속은 화학 반응을 이용하여 고온에서 두 금속을 융합하는 방식입니다. 특히 exothermic welding(열 용접) 또는 thermite welding으로도 불리며, 이러한 방식은 전기적으로 매우 우수한 연결을 제공합니다.



주로 구리 또는 철로 된 접지 전선을 연결하는 데 사용되며, 신뢰성과 내구성이 중요한 인프라 구조물에서 자주 채택됩니다.

웰딩접속의 기술적 원리

이 방식은 금속 산화물(주로 알루미늄과 산화철)의 화학적 반응을 통해 발생한 열을 사용하여 전선 접점을 녹여 결합합니다.

용융된 금속이 냉각되면서 두 전선이 하나로 융합되어, 기계적 결합뿐만 아니라 전기적으로도 완벽한 연결을 이루게 됩니다.

장점

• 고신뢰성: 웰딩접속은 전선이 물리적으로 하나의 일체형으로 결합되므로, 접촉 저항이 사실상 존재하지 않습니다. 이는 시간이 지나도 성능 저하가 거의 없는 매우 안정적인 접속 방식을 제공합니다.
• 내구성: 용접된 접속부는 부식에 강하고, 습기나 염분 등 외부 환경의 영향을 거의 받지 않습니다. 따라서 극한 환경에서도 장기적인 안정성을 보장합니다.
• 전기적 특성 유지: 이 방식은 접촉 저항이 낮고, 고전류를 처리하는 데 탁월한 성능을 발휘합니다. 따라서 대규모 전력 시스템이나 중대한 접지 시스템에서 선호됩니다.

단점

• 설치 복잡성: 웰딩접속은 특수 장비와 숙련된 기술자가 필요하며, 일반 작업 환경에서는 쉽게 적용하기 어렵습니다. 특히 안전 문제로 인해 설치 과정에서 추가적인 조치가 필요합니다.
• 비용: 다른 접속 방식에 비해 초기 비용이 높습니다. 장비 구입과 숙련된 인력의 필요성으로 인해 소규모 프로젝트나 일시적인 시스템에는 비효율적일 수 있습니다.
• 고정적: 웰딩 접속부는 한 번 설치되면 재사용이 불가능하며, 변경이 필요할 경우 전체 접속부를 제거하고 다시 작업해야 합니다.

적용 사례

웰딩접속은 변전소, 송전탑, 대형 공장 등 전력 인프라에서 많이 사용됩니다. 이는 전력 시스템의 안정성과 신뢰성이 매우 중요하기 때문입니다. 또한, 해양 구조물이나 고습 환경에서도 부식에 강한 특성 덕분에 자주 선택됩니다.



다만 최근에는 많이 선호하지 않는 방식입니다.

---

2. 압착 슬리브 접속 (Crimping Connection)





압착 슬리브 접속은 기계적 압착을 통해 두 전선을 결합하는 방법입니다. 이 방식은 비교적 간단하며, 설치가 빠르고 비용이 저렴하다는 점에서 널리 사용됩니다. 특히 압착 공구를 사용하여 금속 슬리브에 전선을 삽입한 후, 물리적으로 압착해 결합합니다.

압착 슬리브 접속의 기술적 원리

이 방식은 기계적 힘을 이용해 금속 슬리브와 전선 간의 접촉 면적을 극대화합니다. 전선을 슬리브에 삽입한 후, 압착 공구로 눌러서 금속간의 결합을 형성합니다. 이때 전선과 슬리브 간의 마찰과 압력으로 인해 전기적 접속이 유지됩니다.

장점

• 설치 용이성: 웰딩접속과 달리, 특별한 기술이 필요하지 않으며, 전문 작업자가 아니어도 표준 압착 공구를 사용해 쉽게 설치할 수 있습니다.
• 비용 효율성: 압착 슬리브와 공구는 저렴하며, 설치 과정도 간단하여 시간이 절약됩니다. 따라서 대규모 설치 작업에서도 시간적, 경제적 효율성이 높습니다.
• 다양한 재료와 호환성: 구리, 알루미늄 등 여러 금속 전선에 적용할 수 있어, 재료에 대한 제약이 적습니다.

단점

• 접속 신뢰성 제한: 웰딩접속과 달리 기계적 접속이므로, 시간이 지나면서 접속부의 접촉 저항이 증가할 가능성이 있습니다. 이는 고전류 시스템에서 전기적 성능 저하로 이어질 수 있습니다.
• 환경적 영향: 압착된 접속부는 외부 환경(습기, 온도 변화)에 취약할 수 있으며, 장기적으로는 부식 가능성이 높습니다.
• 정확한 압착 필요성: 압착이 충분히 이루어지지 않으면 접속이 불량할 수 있으며, 반대로 지나치게 압착할 경우 전선이 손상될 위험도 있습니다.

적용 사례

압착 슬리브 접속은 건축물의 내부 배선, 기계 설비, 소규모 전기 시스템에서 자주 사용됩니다. 특히, 빠른 설치가 요구되는 경우나 설치 후 주기적인 유지보수가 가능한 시스템에서 널리 활용됩니다.

---

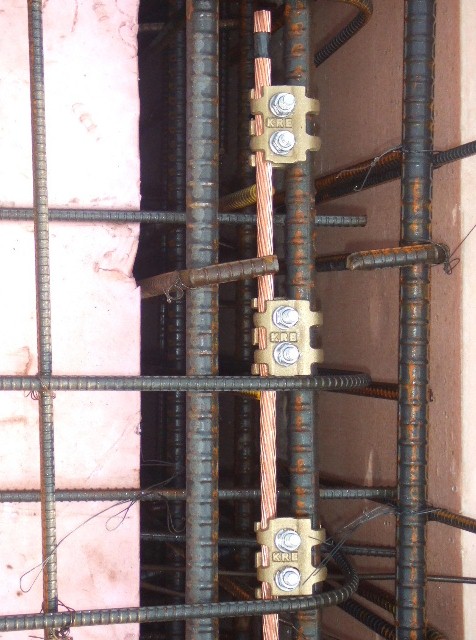

3. 클램프 접속 (Clamped Connection)







클램프 접속은 전선을 기계적으로 조여서 연결하는 방식으로, 임시 또는 이동이 가능한 전기 시스템에서 주로 사용됩니다. 클램프를 이용해 전선을 고정하는 방법은 간편하고 유연한 적용이 가능하다는 점에서 많은 이점을 제공합니다.

클램프 접속의 기술적 원리

클램프 접속은 두 금속 전선을 나사나 볼트를 이용해 물리적으로 고정하는 방식입니다. 클램프를 사용해 전선을 단단히 조여, 접촉면을 통해 전류가 흐르도록 만듭니다. 이 방식은 간단하며 재사용이 가능하다는 장점이 있습니다.

장점

• 설치 및 제거의 용이성: 클램프 접속은 별도의 복잡한 공구나 기술이 필요하지 않으며, 빠르게 설치 및 제거가 가능합니다. 따라서 임시 전기 연결이나 이동식 장비에 적합합니다.
• 유연성: 클램프 접속은 필요에 따라 쉽게 변경하거나 해체할 수 있으므로, 자주 변경되는 시스템에서 유용합니다.
• 비용 절감: 초기 설치 비용이 매우 낮으며, 접속 부품도 저렴하게 구할 수 있습니다.

단점

• 신뢰성 부족: 기계적 연결은 시간이 지나면서 느슨해질 수 있으며, 그로 인해 접촉 저항이 증가할 위험이 있습니다. 이는 특히 진동이 많은 환경에서 문제가 될 수 있습니다.
• 부식 취약성: 클램프 접속 부위는 외부 환경에 노출될 경우 부식이 발생할 수 있으며, 정기적인 점검과 유지보수가 필요합니다.
• 전류 처리 제한: 클램프 접속은 고전류 시스템에서는 적합하지 않으며, 일반적으로 저전류 및 저전압 환경에서 사용됩니다.

적용 사례

클램프 접속은 이동식 발전기, 임시 전력 공급 시스템, 장비 시운전 등에서 사용됩니다. 특히 주기적으로 변경되는 배선 시스템이나 유지보수가 용이한 환경에서 유용하게 적용됩니다.
