절연저항이란?

[목차]

절연저항 (Insulation Resistance)이란?

절연저항은 전기 회로나 장비의 절연 상태를 평가하는 데 사용되는 저항 값입니다. 이는 절연 재료의 전기 저항을 나타내며, 절연체를 통해 누설 전류가 흐르는 것을 방지하는 능력을 평가합니다. 절연저항은 전기 시스템의 안전과 성능을 보장하기 위해 필수적으로 측정되어야 합니다.



측정 방법

절연저항 측정은 일반적으로 절연저항 측정기(메거, Megger)를 사용하여 수행됩니다. 이 장비는 다음과 같은 절차를 통해 절연저항을 측정합니다.

측정 준비

측정할 절연체를 준비하고, 시스템의 전원을 차단하여 안전을 확보합니다.

절연저항 측정기를 사용하여 측정할 전선이나 장비의 두 지점을 연결합니다.

측정 전압 인가

측정기는 일정한 DC 전압(예: 500V, 1000V, 2500V 등)을 절연체에 인가합니다. 측정 전압은 측정 대상의 정격 전압에 따라 선택됩니다.

인가된 전압으로 인해 절연체를 통해 흐르는 누설 전류가 발생합니다.

전류 측정

누설 전류가 측정되고, 이 전류를 기반으로 저항 값을 계산합니다. 이때 측정된 저항 값이 절연저항이 됩니다.

저항은 옴의 법칙 에 따라 계산됩니다. 여기서 R은 저항, V는 인가된 전압, I는 누설 전류입니다.



저항 계산

안전성 확보

높은 절연저항은 절연 상태가 양호하다는 것을 의미하며, 이는 절연체를 통해 누설 전류가 거의 없음을 나타냅니다. 누설 전류가 적다는 것은 감전, 화재 등의 위험을 줄여 안전을 확보하는 데 중요한 역할을 합니다.



낮은 절연저항은 절연체의 상태가 나쁘거나 손상되었음을 의미할 수 있으며, 이는 누설 전류가 많아 전기적 안전 문제가 발생할 수 있습니다.

시스템 신뢰성 및 성능

높은 절연저항은 전기 시스템의 신뢰성을 향상시키며, 시스템의 전기적 성능을 유지하는 데 기여합니다. 이는 고전압 전송 시스템, 전기 기계, 변압기 및 모터와 같은 장비에서 특히 중요합니다.

절연 저항의 감소는 시스템의 열화나 노화를 나타낼 수 있으며, 이는 시스템의 신뢰성과 성능에 부정적인 영향을 미칠 수 있습니다.

예방 유지 보수

정기적인 절연저항 측정은 예방 유지 보수의 중요한 부분으로, 절연 상태의 열화를 조기에 감지하여 적절한 조치를 취할 수 있게 합니다. 이는 전기 설비의 수명을 연장하고, 불필요한 고장 및 다운타임을 방지하는 데 도움을 줍니다.

실제 예시

변압기의 절연 저항을 측정하여 절연 상태를 평가하고, 필요 시 절연 재료를 교체하거나 보수하는 작업을 수행할 수 있습니다.

전기 모터의 절연저항을 측정하여 모터의 절연 상태를 평가하고, 감전 위험을 줄이기 위한 예방 조치를 취할 수 있습니다.

절연저항은 전기 시스템의 안전, 신뢰성 및 성능을 평가하는 데 중요한 지표로, 정기적인 측정과 관리가 필요합니다.

절연저항측정기 추천

절연저항측정기는 전기 설비와 기기의 절연 상태를 검사하는 데 중요한 장비입니다. 다양한 측정기들이 시장에 나와 있으며, 각 제품은 다양한 기능과 성능을 제공합니다. 아래는 성능, 신뢰성, 사용자 리뷰 등을 고려하여 추천하는 절연저항측정기입니다.

1. 플루크(Fluke) 1587 FC

• 특징:
  • 디지털 멀티미터 기능과 절연저항 측정 기능을 결합한 제품
  • 무선 데이터 로깅 기능을 통해 스마트폰 앱과 연결 가능
  • CAT IV 600V / CAT III 1000V 안전 등급
  • 절연저항 측정 범위: 최대 2GΩ
• 장점:
  • 다기능 제품으로 절연저항 측정뿐만 아니라 다양한 전기 파라미터 측정 가능
  • 사용하기 쉬운 인터페이스
  • 견고한 내구성
• 단점:
  • 가격이 다소 높음
  ↓ ↓ 제품 알아보기↓ ↓

플루크 공식홈_절연 테스터기

2. 메가(Megger) MIT525

• 특징:
  • 최대 5kV까지 절연저항 측정 가능
  • 다양한 테스트 전압 설정 (250V, 500V, 1000V, 2500V, 5000V)
  • 고급 데이터 저장 및 전송 기능
  • 방진 및 방수 기능(IP65)
• 장점:
  • 고전압 절연저항 측정에 적합
  • 내구성이 뛰어나고 현장 작업에 적합
  • 정확한 측정 결과 제공
• 단점:
  • 비교적 무겁고 크기가 큼

↓ ↓ 제품 알아보기↓ ↓

Megger MIT525

3. Kyoritsu 3005A

• 특징:
  • 250V, 500V, 1000V의 세 가지 테스트 전압
  • 최대 2000MΩ까지 측정 가능
  • 자동 전력 차단 기능
  • 경량 및 휴대용 디자인
• 장점:
  • 사용하기 쉽고 휴대성이 뛰어남
  • 경제적인 가격
  • 신뢰성 높은 일본 제품
• 단점:
  • 고급 기능이 다소 부족함

↓ ↓ 제품 알아보기↓ ↓

Kyoritsu 3005A

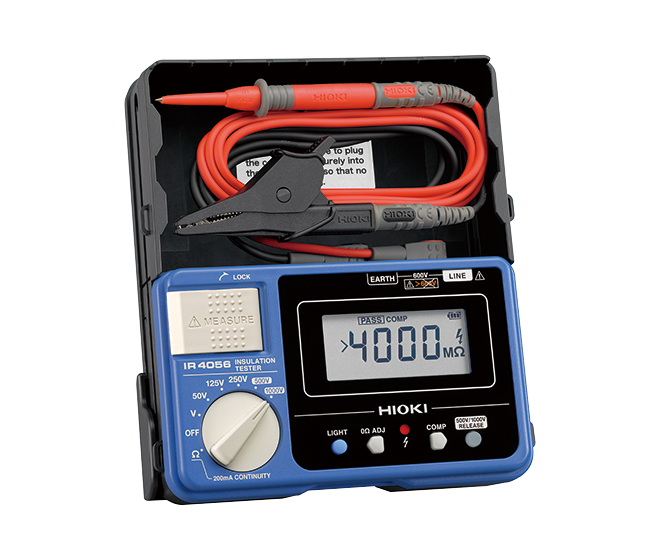

4. 하이오키(Hioki) IR4056-20

• 특징:
  • 5 레인지 (50V, 125V, 250V, 500V, 1000V)
  • 최대 1000MΩ까지 측정 가능
  • 방수 및 방진(IP40)
  • 빠른 측정 시간 (최대 0.8초)
• 장점:
  • 신속한 측정 시간
  • 간편한 조작
  • 견고한 디자인
• 단점:
  • 일부 고급 기능 부족

↓ ↓ 제품 알아보기↓ ↓

절연저항계 IR4056

5. 디텍(DTEX) DT-6605

• 특징:
  • 500V, 1000V, 2500V, 5000V의 네 가지 테스트 전압
  • 최대 60GΩ까지 측정 가능
  • 대형 LCD 디스플레이
  • 자동 및 수동 데이터 저장 기능
• 장점:
  • 높은 측정 범위
  • 직관적인 사용자 인터페이스
  • 다양한 데이터 저장 옵션
• 단점:
  • 무게가 다소 무거움

↓ ↓ 제품 알아보기↓ ↓

디텍(DTEX) DT-6605

결론

절연저항측정기는 전기 설비와 기기의 안전과 신뢰성을 확보하는 데 중요한 도구입니다. 각 측정기마다 고유한 기능과 장점이 있으므로, 사용자의 필요와 예산에 따라 적합한 제품을 선택하는 것이 중요합니다. 위에서 추천한 제품들은 성능과 신뢰성이 입증된 제품들로, 다양한 요구를 충족시킬 수 있을 것입니다.
