EX-전해질 접지봉 시리즈_협진이피씨

안녕하세요. 협진이피씨입니다.

​



[목차]​

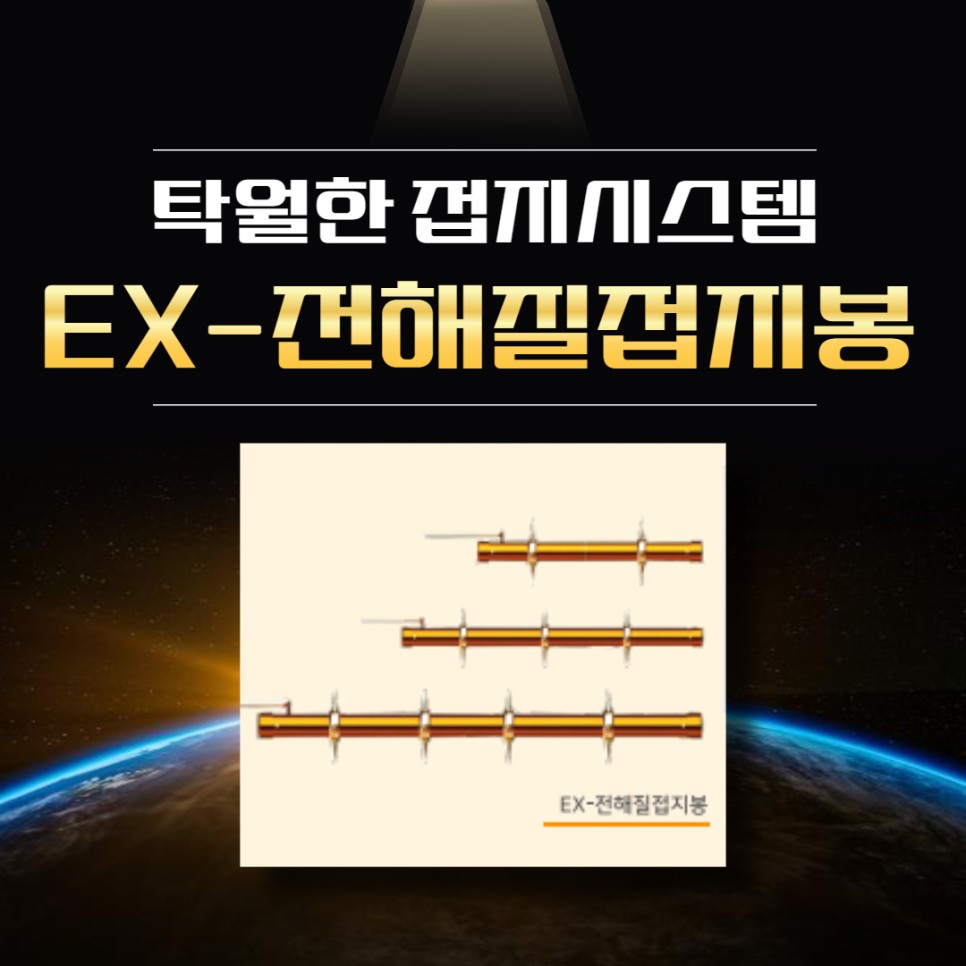

EX-전해질접지봉이란?



​

- 지반 토양의 종류와 성분, 수분의 함유 및 온도의 변화에 관계없이가장 효율적이며 가장 안정적으로 낮은 접지저항을 유지시켜주는 시스템입니다.

​

- 전도성 촉진용액 생성의 고전도 접지봉을 이용한 접지방식을 사용합니다.

​

- 최첨단 효과로 순간 전위상승 비율인 “임펄스임피던스” 또는 “써지 임피던스”를 낮춤으로역류 및 전위상승으로 인한 장비파손과 인축에 대한 상해를 방지할 뿐 아니라 접지봉의 자체활성 작용으로 높은 대지저 항률을 가진 지역에서도 쉽게 요구 접지저항을 얻을 수 있고 기준 접지저항을 일정하게 유지시켜줌으로 민감한 장비에 영향을 미치는 노이즈를 빠르게 제거할 수 있는 탁월한 접지 시스템입니다~

​

​EX-전해질접지봉 시공방법



1) EX-전해질접지봉을 설치 시 주위 여건을 고려하여 접지봉의 시공 위치를 선정한다.



2) 지름이 약 10 cm로 설계에 의해 정해진 전해질접지봉의 길이로 구멍을 뚫는다.



3) EX-전해질접지봉의 상하 부분에 감겨있는 청새 테이프를 제거한다.



4) 천공된 구멍에 전해질접지봉을 단계적으로 연결(9M, 12M)하여 접지봉을 천천히 바닥까지 매입한다.



5) 충전제인 어스락을 매입된 접지봉 주위에 구멍이 막히지 않도록 잘 부어 넣는다.



6) 노출형인 경우에는 봉의 윗면 전까지 어스락을 잘 채워 넣는다. - 시멘트를 사용하여 고정시킨다.



7) 접지 연결선을 인출 하여 마무리 작업을 진행한다.



* 협진에서 취급하는 어스락 저감제 대신 다른 재료를 사용해서는 안된다.

​

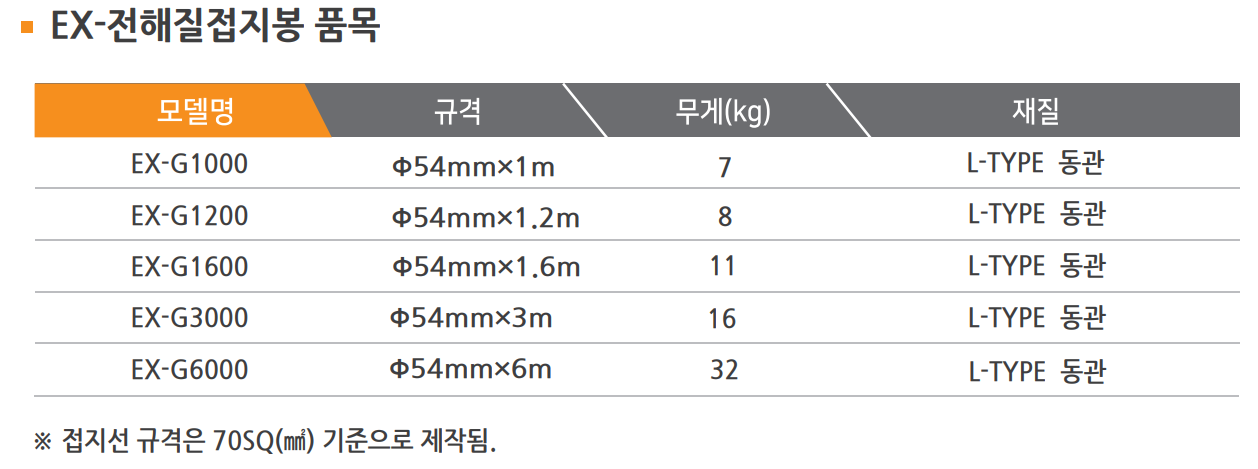

EX-전해질접지봉 시리즈





​EX-전해질접지봉 사용 용도

• 발전소, 변전소, 구내 MESH 접지
• 통신접지
• 피뢰침 안테나 전자기자재 접지
• 군사시설 특수접지
• 송전선 철탑 배전선 전주 접지

중요한 시설, 암반지형, 저항값을 만족하지 못하는 모든 현장에 다 적용합니다.

​

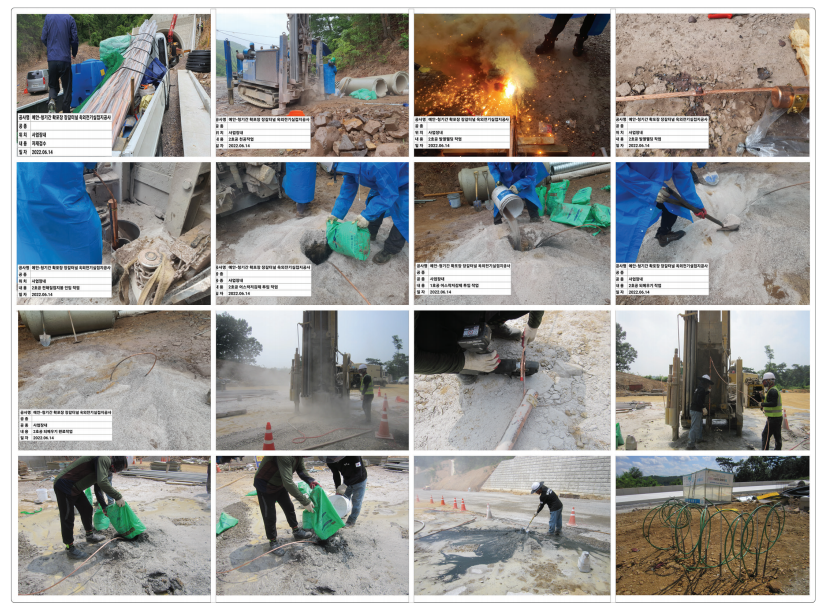

EX-전해질접지봉 시공 순서



접지공사 시 유의 사항

접지공사는 안전과 직접적으로 관련되어 있어 매우 중요합니다. 여기에 제시된 유의 사항들은 접지시스템의 효율성과 안전성을 보장하기 위해 필수적인 절차들을 담고 있습니다.



1. 현장 맞춤형 설계 및 시뮬레이션

접지공사는 표준화된 접근법만으로는 충분하지 않을 수 있습니다. 각 현장의 독특한 지질학적, 환경적 조건을 고려하여 설계를 해야 합니다. 정확한 설계와 시뮬레이션을 통해 접지 시스템이 해당 지역의 특성에 최적화되도록 합니다. 이를 위해서는 접지 전문 시뮬레이션 소프트웨어 및 전문 지식이 필요합니다.



2. 한국전기규정(Korean Electrical Code, KEC) 적용

KEC 규정에 따라 모든 접지공사는 시뮬레이션과 함께 대지저항 측정을 반드시 수행해야 합니다. 이는 전기시스템의 안전성을 검증하고, 필요한 접지저항 수준을 확보하는 데 필수적입니다.



3. CDEGS 프로그램 사용

CDEGS (Current Distribution, Electromagnetic Interference, Grounding and Soil Structure Analysis)는 접지 설계와 관련된 시뮬레이션을 수행하는 전문 소프트웨어입니다. 이 프로그램을 사용하여 접지 시스템의 전류 분포, 전자기 간섭, 접지 및 토양 구조 분석을 정확하게 계산할 수 있습니다.



4. 보링접지공사 시

특히 보링접지는 전문업체와의 상담을 통해 진행해야 합니다. 보링접지는 토양 깊은 곳에 접지전극을 설치하는 방법으로, 효과적인 접지를 위해 접지저항값을 만족해야 합니다. 저희 같은 전문 업체와 상담을 통해 기술적 요구 사항을 충족시키는 설계를 확립하고, 필요한 기술적 지원을 받는 것이 중요합니다.



이러한 유의 사항을 따르면 접지 시스템의 안전성과 효율성을 크게 향상시킬 수 있으며, 전기적 위험으로부터 사람과 장비를 효과적으로 보호할 수 있습니다.

---

저희 회사에서 판매하고 있는 EX-전해질접지봉에 대해서 알아봤습니다.



시공을 원하시면 언제든지 아래 연락처로 연락주세요.



감사합니다.
