안테나 보호용 피뢰침 설치



안녕하세요. 협진이피씨입니다.



낙뢰로부터 보호하기 위해 피뢰침을 설치합니다. 피뢰침은 다양한 장소에 설치되며, 대형 안테나에도 피뢰침을 설치하여 안테나와 주변 구조물을 보호합니다.

피뢰침 설치의 중요성

1. 낙뢰 보호: 피뢰침은 낙뢰를 유도하여 전기적 손상을 방지합니다.
2. 광범위한 적용: 건축물, 산업 시설, 대형 구조물 등 다양한 장소에 피뢰침이 설치됩니다.
3. 대형 안테나 보호: 안테나는 낙뢰에 취약하므로, 피뢰침을 설치하여 안테나와 그 주변을 보호합니다.

피뢰침 설치 절차

1. 현장 조사: 설치할 장소를 조사하여 최적의 피뢰침 위치를 선정합니다.
2. 설계:

• 피뢰침 위치 결정: 안테나의 높이와 구조를 고려하여 피뢰침의 위치를 결정합니다.
• 보호 범위 설정: 회전구체법을 적용하여 피뢰침의 보호 범위를 설정합니다.

1. 피뢰침 설치:

• 피뢰침 설치: 선정된 위치에 피뢰침을 설치합니다.
• 접지 시스템 연결: 피뢰침을 접지 시스템에 연결하여 낙뢰의 전류가 안전하게 대지로 방출되도록 합니다.

1. 검사 및 유지보수:

• 접지 저항 측정: 설치 후 접지 저항을 측정하여 시스템이 제대로 작동하는지 확인합니다.
• 정기 점검: 피뢰 시스템을 정기적으로 점검하고 유지보수합니다.

대형 안테나 피뢰침 설치 사례

1. 현장 조사 및 설계: 대형 안테나의 구조와 높이를 고려하여 피뢰침 위치를 결정합니다.
2. 피뢰침 설치:

• 안테나 최상부나 적절한 위치에 피뢰침을 설치합니다.
• 피뢰침과 안테나 구조물 사이에 전기적 연속성을 확보합니다.

1. 접지 시스템 연결: 피뢰침을 접지 시스템에 연결하여 낙뢰로 인한 전류가 안전하게 대지로 흘러가도록 합니다.
2. 검사 및 유지보수:

• 접지 저항을 측정하여 피뢰 시스템의 성능을 확인합니다.
• 정기적으로 피뢰침과 접지 시스템을 점검하고 유지보수합니다.









안테나의 구조적 특징을 고려하여 피뢰침을 약간 비스듬하게 설치하는 경우에도, 낙뢰로부터 안전하게 보호할 수 있습니다. 중요한 것은 피뢰침의 위치와 접지 시스템의 효율성입니다.

피뢰침 비스듬한 설치 시 고려사항

1. 낙뢰 유도: 피뢰침이 비스듬하게 설치되었더라도, 낙뢰를 효과적으로 유도할 수 있도록 최적의 위치에 설치합니다.
2. 접지 시스템: 피뢰침을 통해 유도된 낙뢰 전류가 안전하게 대지로 방출될 수 있도록, 접지 시스템을 확실하게 연결합니다.
3. 전기적 연속성: 피뢰침과 안테나 구조물 사이의 전기적 연속성을 확보하여, 낙뢰 전류가 피뢰침을 통해 대지로 흘러가도록 합니다.
4. 보호 범위 확인: 회전구체법 등을 적용하여 피뢰침의 보호 범위를 확인하고, 모든 중요한 구조물이 보호되는지 확인합니다.

비스듬한 피뢰침 설치 예시

1. 설치 각도: 안테나의 구조적 특징을 고려하여 피뢰침을 약간 비스듬하게 설치합니다.
2. 접지 연결: 피뢰침을 확실하게 접지 시스템에 연결하여 전기적 연속성을 확보합니다.
3. 보호 범위 설정: 회전구체법을 통해 피뢰침의 보호 범위를 설정하고, 안테나와 주변 구조물이 보호되는지 확인합니다.

결론

피뢰침을 비스듬하게 설치하더라도, 적절한 위치 선정과 접지 시스템의 확실한 연결을 통해 낙뢰로부터 안전하게 보호할 수 있습니다. 중요한 것은 피뢰침이 낙뢰를 효과적으로 유도하고, 접지 시스템이 낙뢰 전류를 안전하게 대지로 방출하는 것입니다.

이와 같은 설치 방법을 통해 안테나와 주변 구조물을 낙뢰로부터 안전하게 보호할 수 있습니다. 피뢰침 설치와 접지 시스템에 대한 정기적인 점검과 유지보수를 통해 지속적인 안전을 확보하세요.

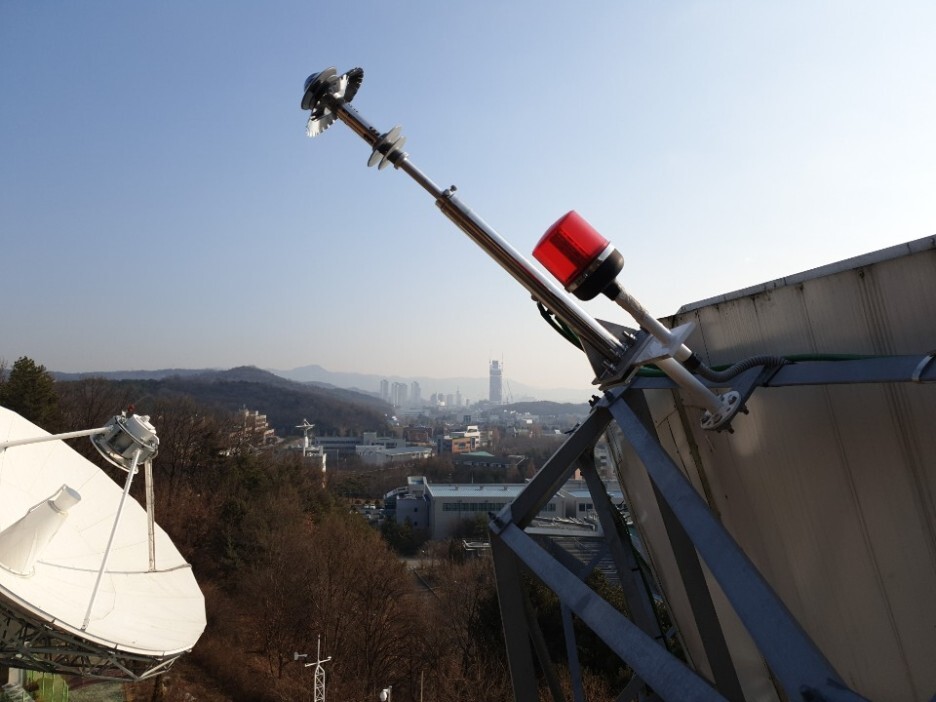

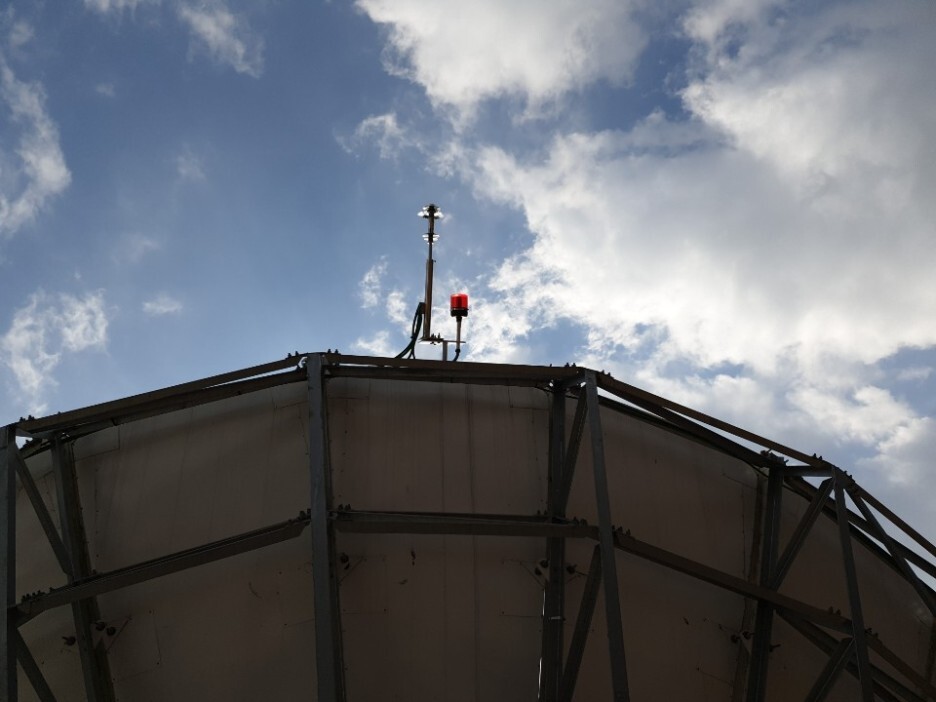

안테나 사방에 피뢰침을 설치 한 모습입니다.
