탄소접지봉 공사

1. 탄소접지봉이란?

     우리나라에서 가장 많이 건축현장에 적용되는 제품으로 동봉으로 접지저항값을 만족 하지 못할 경우 탄소접지봉을



    많이 사용하고 있습니다. 특히나 산악지형이나, 협소한 면적에 요구하는 접지저항값을 만족하지 못할 경우 탄소접지봉



    과 접지저감제를 이용하여 요구하는 접지저항값을 만족하도록 합니다.



2. 탄소접지봉 공사  사진





접지 저감제와 탄소접지봉입니다.



탄소접지봉과 저감제는 저희 회사에서 생산하는 제품입니다.



요즘 중국산 수입 탄소접지봉이 많은데 중국산 수입품에 비해  수분 흡수력이 좋아 저저항을 유지하여 현장에서 많이 사용



.되고 있습니다.

나동선입니다.

접지단자함입니다.

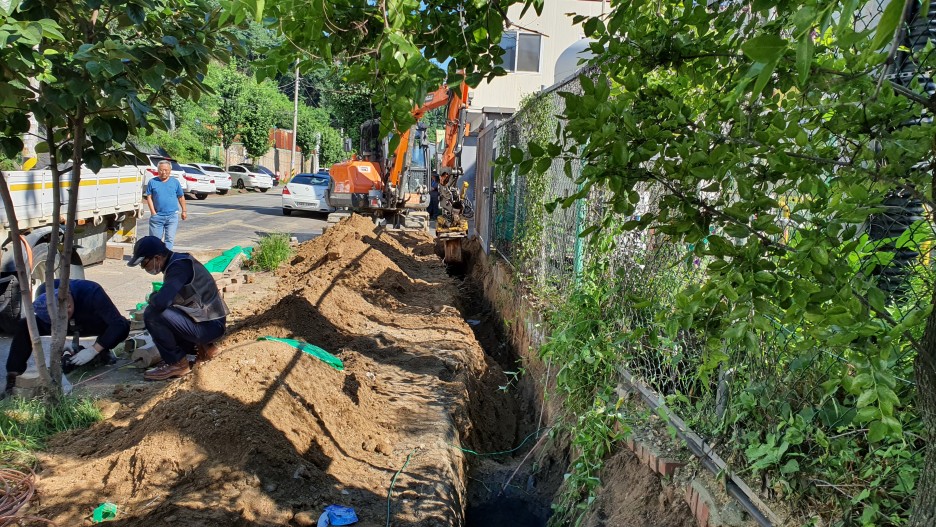

터피기를 하고 탄소접지봉을 매설합니다.



탄소접지봉이 쉽게 깨진다고 생각하시는데 저희 제품은 쉽게 깨지지 않습니다.



위 사진처럼 밟고 있어도 전혀 문제가 되지 않으며 특히 저렇게 밟아주는 이유는 대지와 접촉을 긴밀하게 하기 위해서



해줍니다.

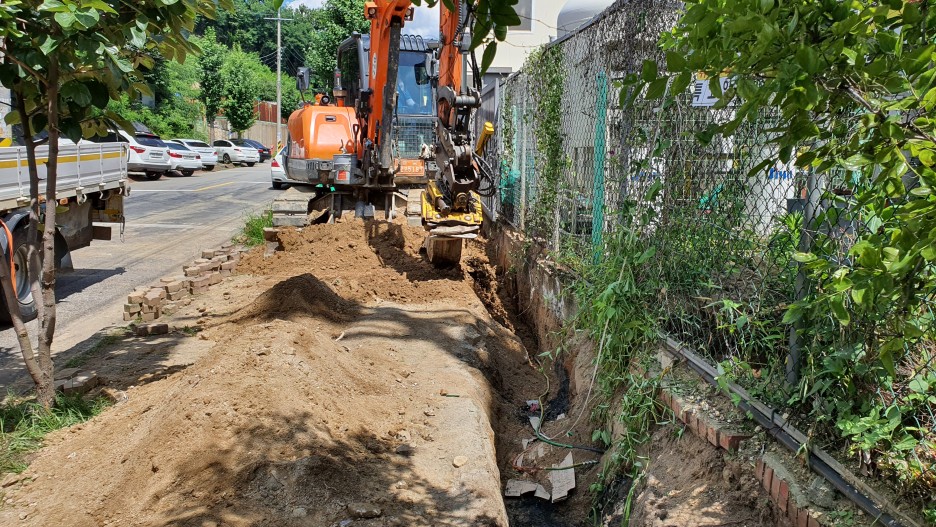

접지극이 정사각형 형태로 설치가 불가 할 경우 이렇게 한쪽에 길게 터파기를 하여 탄소접지봉을 매설합니다.



현장에 맞게 터파기를 해야하면 현장 조사를 통해 매설된 다른 배관과 전선에 영향이 없도록 주의 합니다.

접지 저감제 투입!!



탄소접지봉으로만 요구하는 접지저항값을 만족할 수 있지만 접지저감제를 투입하여 좀 더 여유있는 저저항값을



만들도록 합니다.



탄소접지봉과 저감제와의 결속력을 제대로 하기 위해 물 투입을 합니다.



접지 나동선과 탄소접지봉 연결을 합니다.



다른 탄소접지봉은 동관단자를 꼭 챙겨야 하는데 저희 탄소접지봉은 별다른 악세사리가 필요 없습니다.



나동선에 탄소접지봉 동관에 바로 집어넣고 압착 시킵니다.





탄소접지봉이 매입되었습니다.

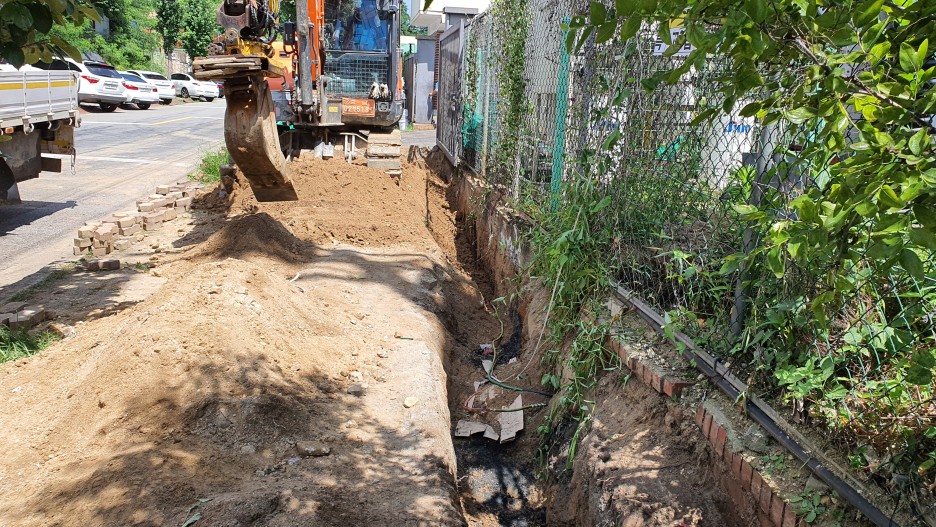

되메우기를 시작합니다.

장비를 이용하여 되메우기를 시작합니다.

현장에서 요구하는 접지저항 10 Ω 이하를 만족합니다.

잘 나오네요!!

대표사진 삭제

사진 설명을 입력하세요.

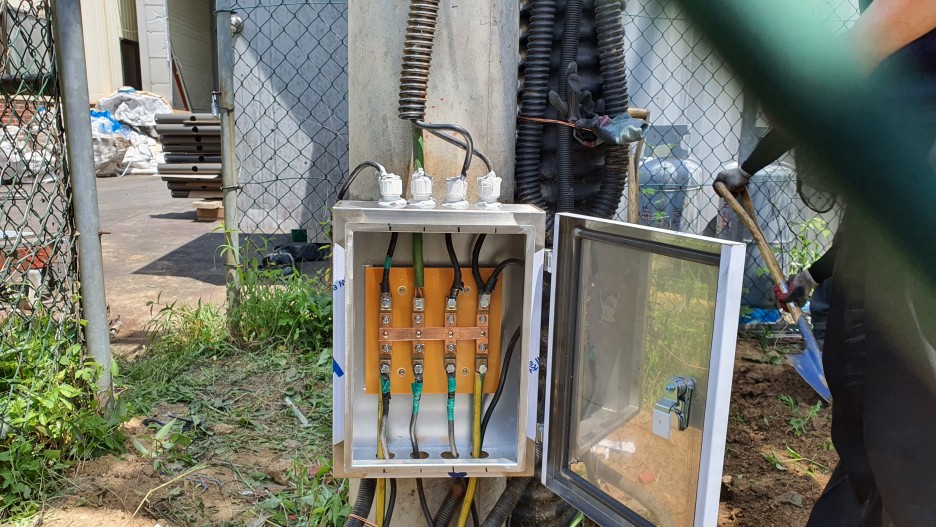

접지단자함까지 설치를 하고 공사를 마무리합니다.



3. 접지봉 설치 시 유의사항

실제 현장에서 동봉 설치 후 저항값을 만족 못 하여 .추가 접지공사를 하는 경우가 너무나 많습니다.



그럴 경우 변수가 많아 공사에 차질이 많이 생기니 꼭!! 설계 단계부터 철저한 접지 프로그램을 활용하여



계산을 하시기 바랍니다.



동봉은 동피막봉으로 부식이 잘됩니다.  초기 접지저항값은 만족하겠지만 경년변화에 따른 접지저항값



상승으로 인한 유지 보수 비용이 발생될 수 있으니 잘 판단하시기 바랍니다.
