안녕하세요!! 협진이피씨입니다.

오늘은 우리 건축물 위에 낙뢰를 보호해 주고 있는 피뢰침을 설치하고, 또한 수평도체도 설치를 하게 되는데요~~

낙뢰를 맞으면 피뢰인하도선이라는 접지선을 설치하여 접지극에 연결 최종 대지로 방류하게 해주는 중간 역할을 하게 됩니다.

그렇다면 피뢰 인하도선을 배치할 때 가장 효율적인 배치 방법은 어떤 것이 있을까요~~

기본적으로 여러 가닥의 피뢰인하도선을 배치할 때는 문제가 없지만 2개만 설치를 해야 할 경우를 살펴보겠습니다.

피뢰인하도선 설치

인하도선은 대각선 대칭으로 설치 하도록 한다.

인하도선을 대칭으로 배치하여 각 접지도선에 흐르는 전류에 의해서 발생한 자계가 건축물 내부에서 상쇄되도록
하여 건축물 내부의 폐회로인 전기회로에 유도되는 전압을 억제하는 것이 바람직하다.

접지공학_이복희

그 이유에 대해서 살펴보겠습니다.

피뢰침의 인하도선에 큰 뇌전류가 흐르면 건축물 내부에는 강한 자계가 발생하므로 건축물의 내부에서 구성된
폐회로로 구성된 전기회로에는 높은 유도전압이 발생하여 기기를 손상시키는 경우도 있다.

접지공학_이복희

자! 위 내용에 의거 피뢰인하도선을 2가닥만 설치를 하게 되면서로 나란히 설치를 하는 게 아니라 대각선 대칭 방향으로 자계가 상쇄가 되도록 설치를 해주는 게 좋다는 것입니다.

1. 인하도선을 나란히 설치 한 경우

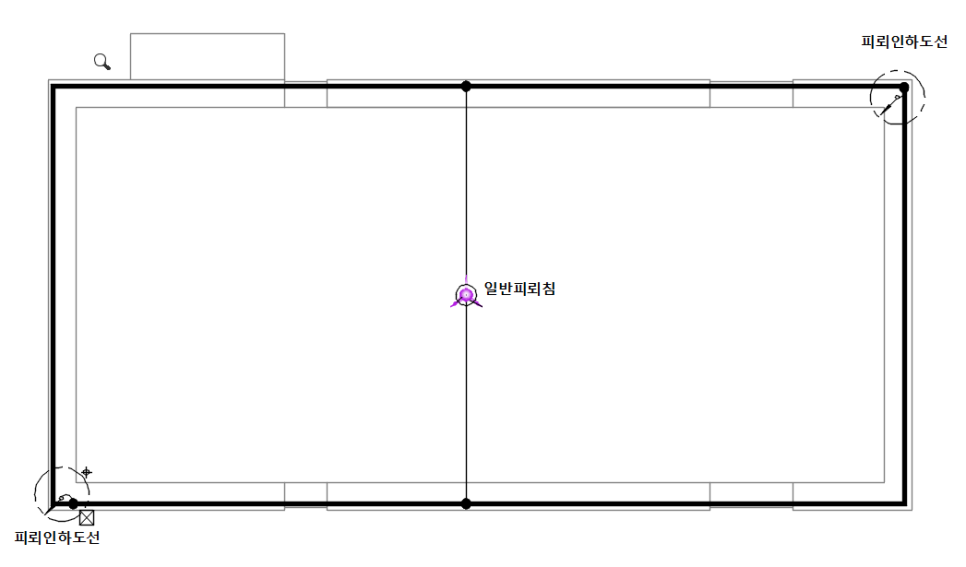

2. 인하도선을 대각선 대칭방향으로 설치 한 경우

요즘에는 거의 대부분 건축물이 자연적인하도선 즉, 철골, 철근을 사용하여 큰 의미가 없지만 그래도 피뢰인하도선을 2가닥 보조로 설치를 하기 때문에 꼭!! 설치를 하실 때에는 대각선 대칭방향으로 설치하시길 권고하는 바입니다.

제가 설계를 할 때면 꼭 대각선 방향으로 잡아 드리는데~~ 다 이유가 있었던 것이죠 ㅎㅎ
